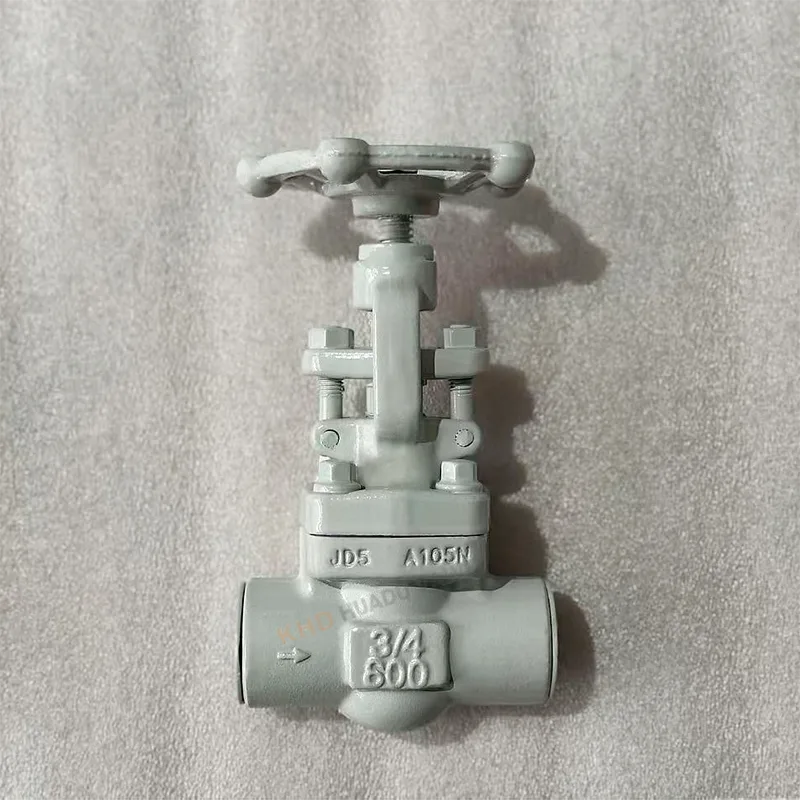

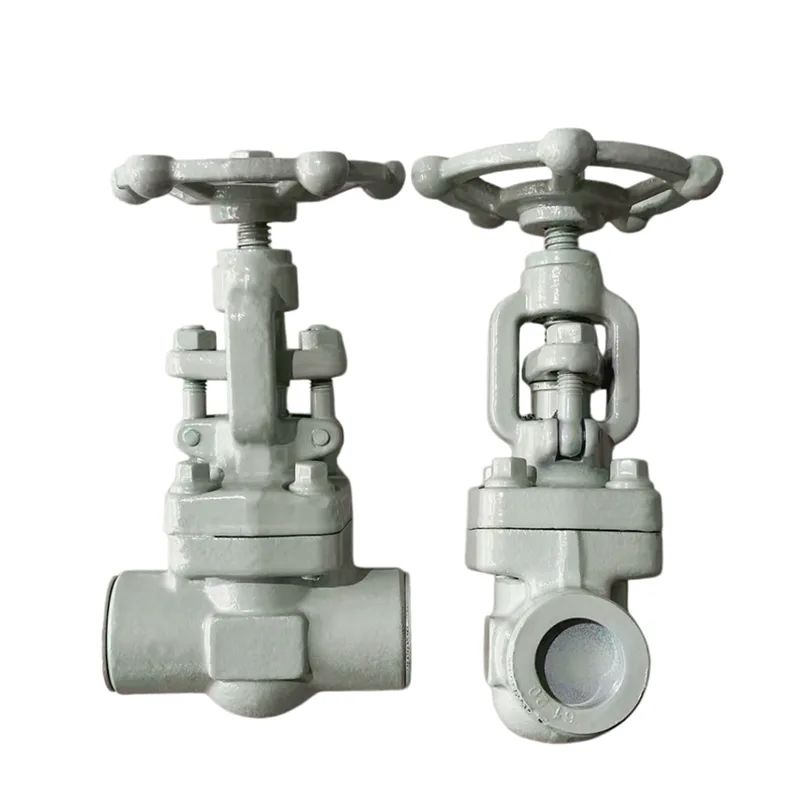

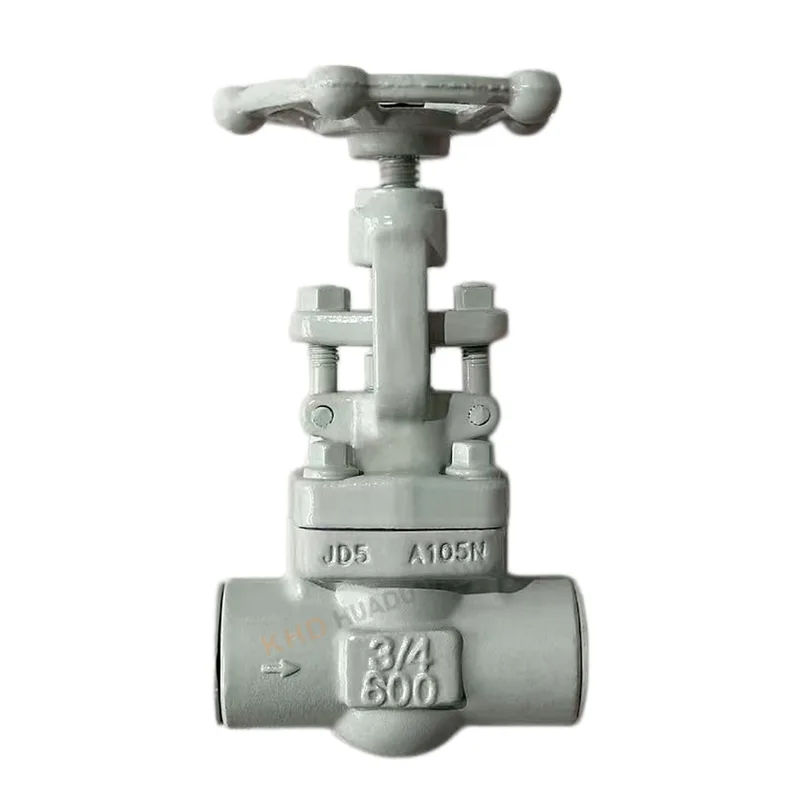

Kovani zaporni ventil z vtičnico

Kovani zaporni ventil z vtičnico je visokotlačni industrijski ventil, zasnovan za zapiranje cevovoda in nadzor pretoka. Proizvaja ga Huadu Valve Group, uporablja kovano ogljikovo jeklo A105N in je primeren za delovne pogoje razreda 600. Široko se uporablja v naftnih, kemičnih, energetskih in visokotlačnih parnih sistemih, kjer sta varnost in učinkovitost tesnjenja ključnega pomena. Kovani zaporni ventil z vtičnico varjen zagotavlja stabilno delovanje in dolgo življenjsko dobo v zahtevnih industrijskih okoljih.

Surovine in strukturne prednosti

Ohišje iz visokokakovostnega kovanega jekla

Kovani zaporni ventil z vtičnico je izdelan iz kovanega ogljikovega jekla A105N, kar zagotavlja:

Visoka trdnost in gostota

Odlična odpornost na udarce

Brez napak pri litju, kot so pore ali luknje iz peska

Stroga inšpekcija materiala

Vsaka serija surovin je testirana s spektralno analizo, da se zagotovi:

Natančna kemična sestava

Brez recikliranih ali podstandardnih materialov

Stabilna mehanska zmogljivost

Prednosti povezave z vtičnico

Tip priključka kovanega zapornega ventila z vtičnico zagotavlja:

Močno tesnjenje

Boljša visokotlačna odpornost kot prirobnice

Zmanjšano tveganje puščanja v kritičnem sistemu

Tehnične specifikacije

Standardni parametri

Velikost: DN15–DN50 (redna zaloga)

Stopnja tlaka: razred 300 / razred 600

Material: kovano ogljikovo jeklo A105N

Tip: Kovani zaporni ventil z vtičnico

Temperaturno območje: -29°C do 570°C

Proizvodni proces

Kovani zaporni ventil z vtičnico je izdelan z:

Integralno kovanje

Toplotna obdelava (proces normalizacije)

CNC precizna obdelava

Funkcije delovanja

Natančnost tesnilne površine na mikronski ravni

Tesnilna zmogljivost brez puščanja

Nemoteno delovanje brez zatikanja

Primerno za visokotemperaturne parne sisteme

Področja uporabe

Naftna in plinska industrija

Kovani zaporni ventil z vtičnico se pogosto uporablja v:

Rafinerijski cevovodi

Sistemi za prenos olja

Naprave za zemeljski plin

Kemijska industrija

Visokotlačni kemični cevovodi

Sistemi za nadzor jedkih tekočin

Vhodni/izstopni sistemi reaktorja

Energetika

Parni cevovodi

Termoenergetski sistemi

Cevovodi za kondenzat

Splošna industrijska uporaba

Visokotlačni cevovodi majhnega premera

Izolacijski sistemi opreme

Aplikacije za varnostni izklop

Ključni atributi

pogosta vprašanja

Kaj je povezava z vtičnico?

Povezava z vtičnico z varjenjem je način spajanja cevi, pri katerem se cev vstavi v vdolbino nastavka in nato zvarjena okoli zunanje strani. Običajno se uporablja v visokotlačnih sistemih z majhnim premerom.

V primeru varjenega kovanega zapornega ventila je cev vstavljena v vtičnico na koncu ventila in zvarjena, da tvori močan spoj, odporen proti puščanju.

Ključne značilnosti povezave z vtičnico

Visoka trdnost in odpornost na pritisk

Odlično tesnjenje

Primerno za majhne cevovode DN15–DN50

Zmanjšano tveganje puščanja v primerjavi z navojnimi spoji

Pogost v naftnih, plinskih in parnih sistemih

Ali je treba pred varjenjem razstaviti ventile z vtičnico?

Da, absolutno. Pred namestitvijo vtičnice varjenega kovanega zapornega ventila NE smete delno sestaviti ventila med varjenjem.

Pravilna namestitev:

Če je mogoče, odstranite notranje komponente (ali zagotovite, da je ventil popolnoma odprt)

Cev do konca vstavite v vtičnico

Ohranite majhno raztezno režo (~1,5–2 mm)

Varjenje izvajajte samo na zunanjem spoju

Pred uporabo ventila počakajte, da se ohladi

Pomembne opombe:

Izogibajte se pregrevanju telesa ventila

Preprečite, da bi varilna žlindra prišla v votlino ventila

Pred varjenjem poskrbite za pravilno poravnavo

Nepravilno varjenje lahko poškoduje tesnilne površine in skrajša življenjsko dobo ventila.

Kakšna je razlika med OS&Y in pokrovom motorja z vijaki?

To sta dve različni strukturni izvedbi, ki se uporabljata v zapornih ventilih.

OS&Y (zunanji vijak in jarem)

Navoj stebla je zunaj telesa ventila

Vidno premikanje stebla kaže stanje odprto/zaprto

Lažje vzdrževanje in spremljanje delovanja

Pogost v protipožarnih in industrijskih sistemih

Pokrov motorja z vijaki

Pokrov je povezan z ohišjem ventila z vijaki

Notranja oblika stebla (ni vidna navzven)

Kompaktna struktura

Pogosto se uporablja v splošnih industrijskih aplikacijah

Preprosta primerjava:

OS&Y = zunanja vidljivost + enostavno spremljanje delovanja

Pokrov motorja z vijaki = kompaktna + stroškovno učinkovita struktura

Obe vrsti je mogoče uporabiti v kovanem zapornem ventilu z vtičnico, odvisno od projektnih zahtev.
