Pritrjeni krogelni ventil iz nerjavečega jekla. Kovani krogelni ventil s prirobnico

Značilnosti izdelka

- Struktura fiksne krogle, nameščena na opornik, primerna za velike izvrtine in delovne pogoje pod visokim pritiskom.

- Kovano telo ventila iz gostega materiala, visoke mehanske trdnosti in dobre protikorozijske lastnosti.

- Popolna zasnova vrat, majhen upor pretoka, velika zmogljivost pretoka, priročno za čiščenje cevovodov.

- Vzmeten lebdeči sedež omogoča dvosmerno tesno zapiranje in nizko stopnjo puščanja.

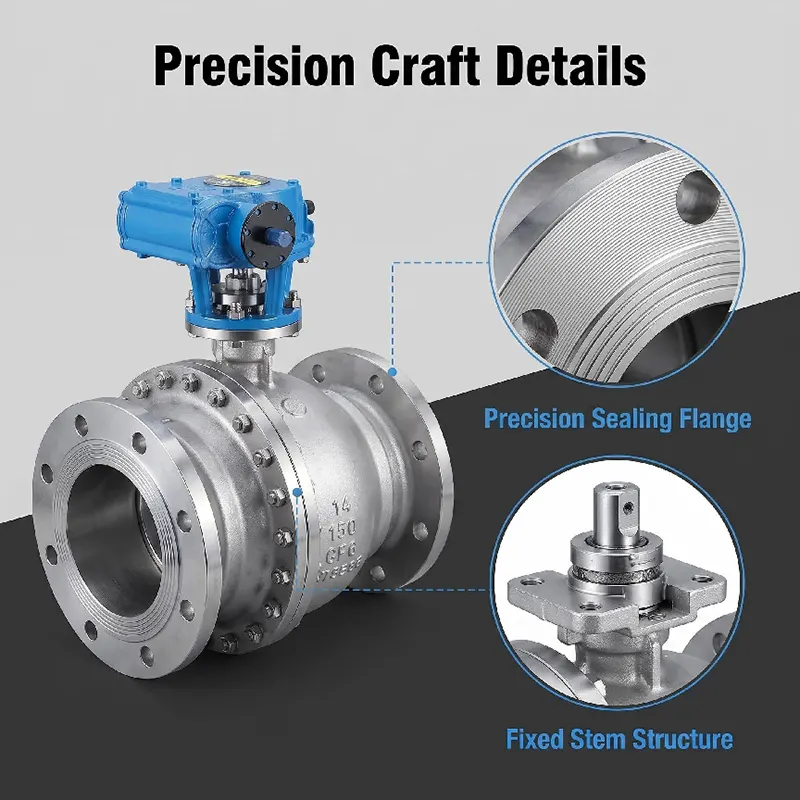

- Zasnova stebla proti izpuhu, vgrajena v antistatično in požarno varno strukturo v skladu z API 607.

- Samorazbremenilni sedež za nenormalen nadtlak v votlini za izboljšanje varnosti delovanja.

- Nizek delovni navor, podpira pogoste cikle odpiranja in zapiranja za dolgoročno stabilno delovanje.

Ključni atributi

Struktura izdelka

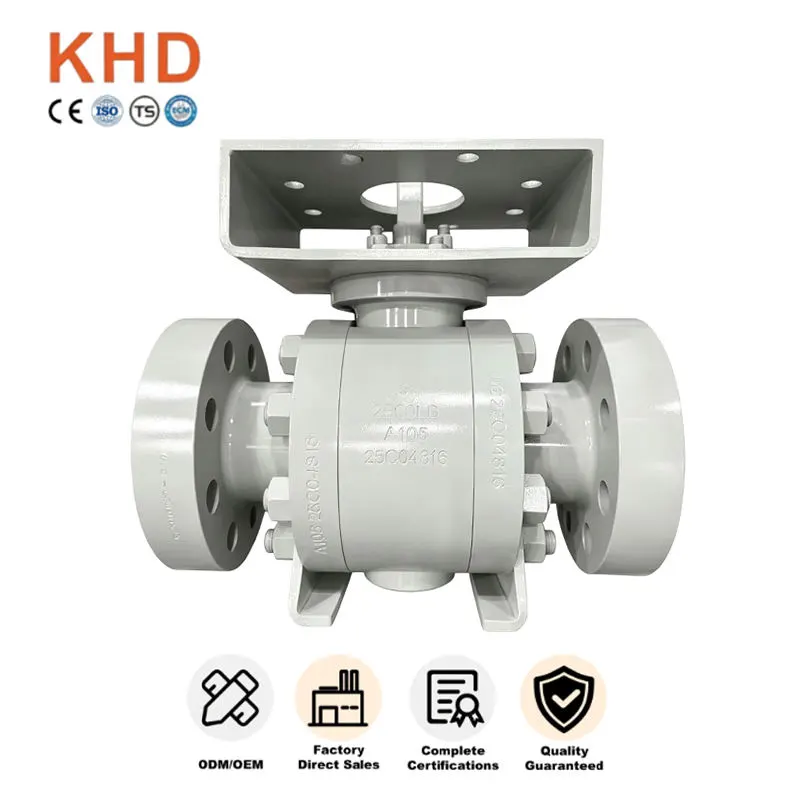

To je kroglični ventil s prirobnico iz nerjavečega jekla, kovan krogelni ventil s prirobnico. Žoga je podprta z zgornjo in spodnjo palico, namesto da lebdi s silo sedeža. Glavne komponente vključujejo kovano ohišje ventila, pokrov motorja, fiksno kroglo, zgornjo in spodnjo palico, plavajoče sedeže s prednapetimi vzmetmi, steblo proti izbruhu, priključne konce prirobnice in zgornjo montažno podlogo ISO 5211 za aktuatorje. Na zahtevo je na voljo funkcija dvojnega blokiranja in odvajanja. Možnosti prirobnice: RF, RTJ.

- Telo ventila / pokrov motorja: kovano nerjavno jeklo A182 F304 / A182 F316L

- Žogica: Kovano nerjaveče jeklo, trdo kromirano ali trdo obdelano s stelitom

- Držalo: nerjaveče jeklo A182 F316

- Tesnilo sedeža: PTFE / RPTFE za mehko tesnjenje; Stellite 6 trda zlitina za kovinsko trdo tesnilo

- Tesnilo in O obroč: FKM, PTFE, prilagojeno za različne temperaturne medije

- Vijaki: Vijaki iz nerjavečega jekla B8 / B8M

Razpon tlaka in temperature

-Tlačni razred: PN16-PN100, Class150-Class2500

-Delovna temperatura:

•Različica z mehkim tesnjenjem: -29 ℃ ~ +200 ℃

• Različica s kovinskim trdim tesnilom: -29 ℃ ~ +425 ℃

-Testni standard: API 598, preskus lupine 1,5-kratni nazivni tlak; preskus sedeža 1,1-kratni nazivni tlak

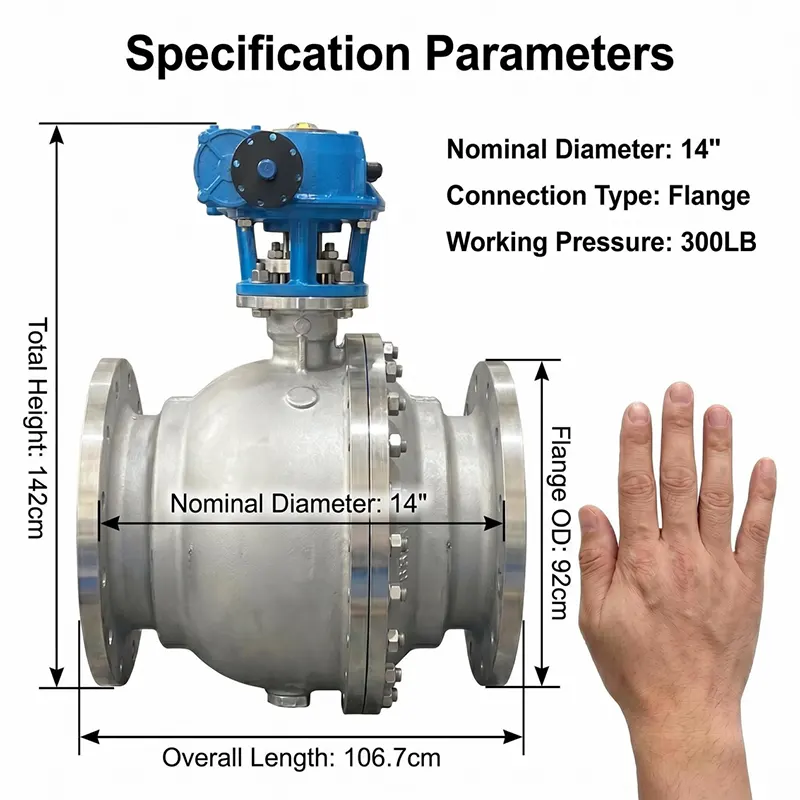

-Razpon velikosti: DN50-DN600 (NPS2"-NPS24")

Vrste operacij

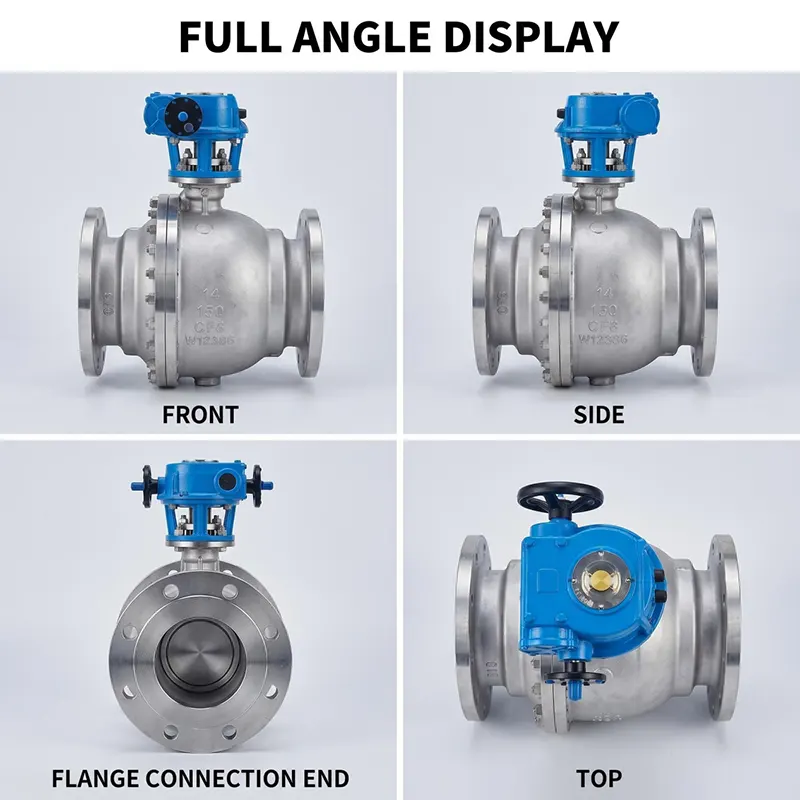

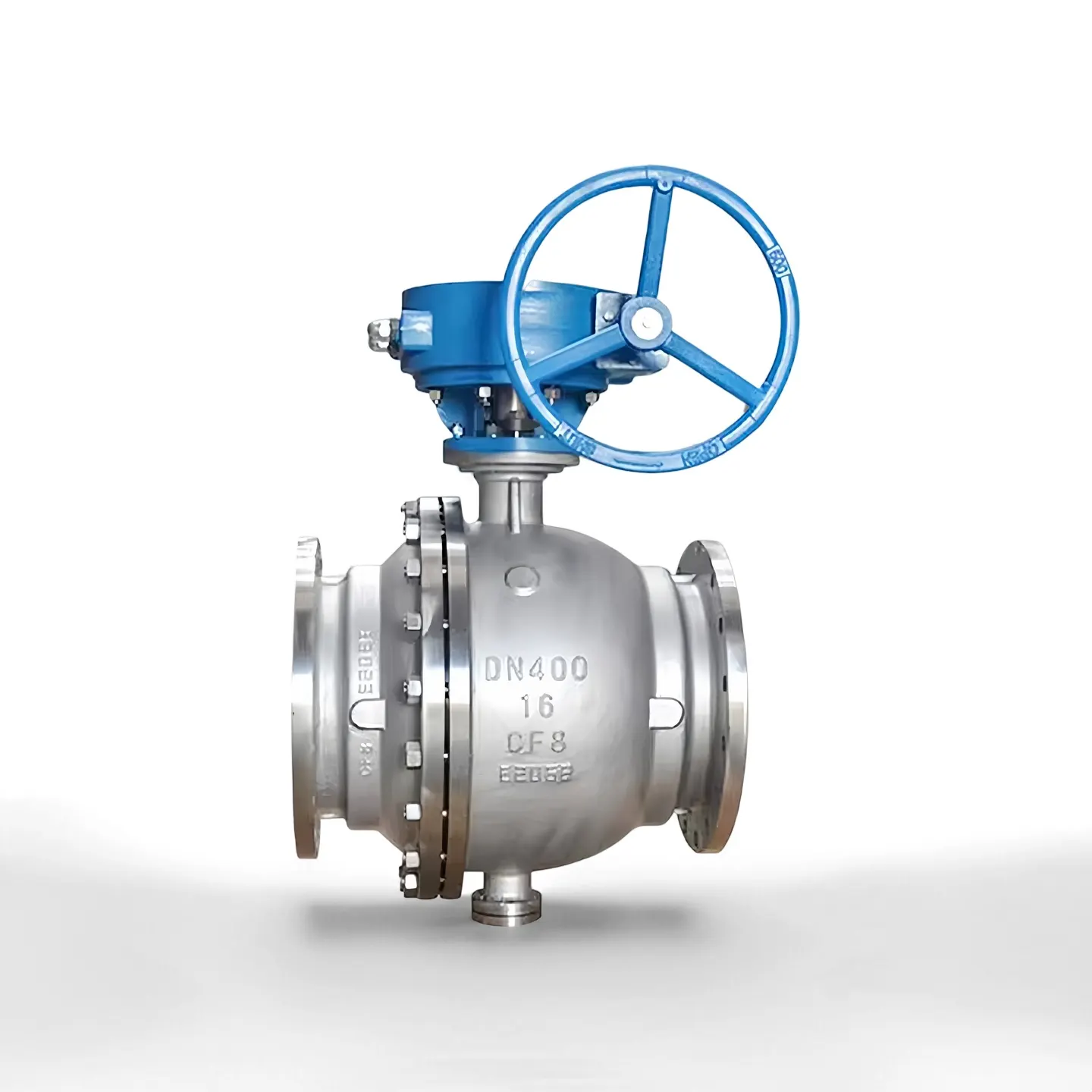

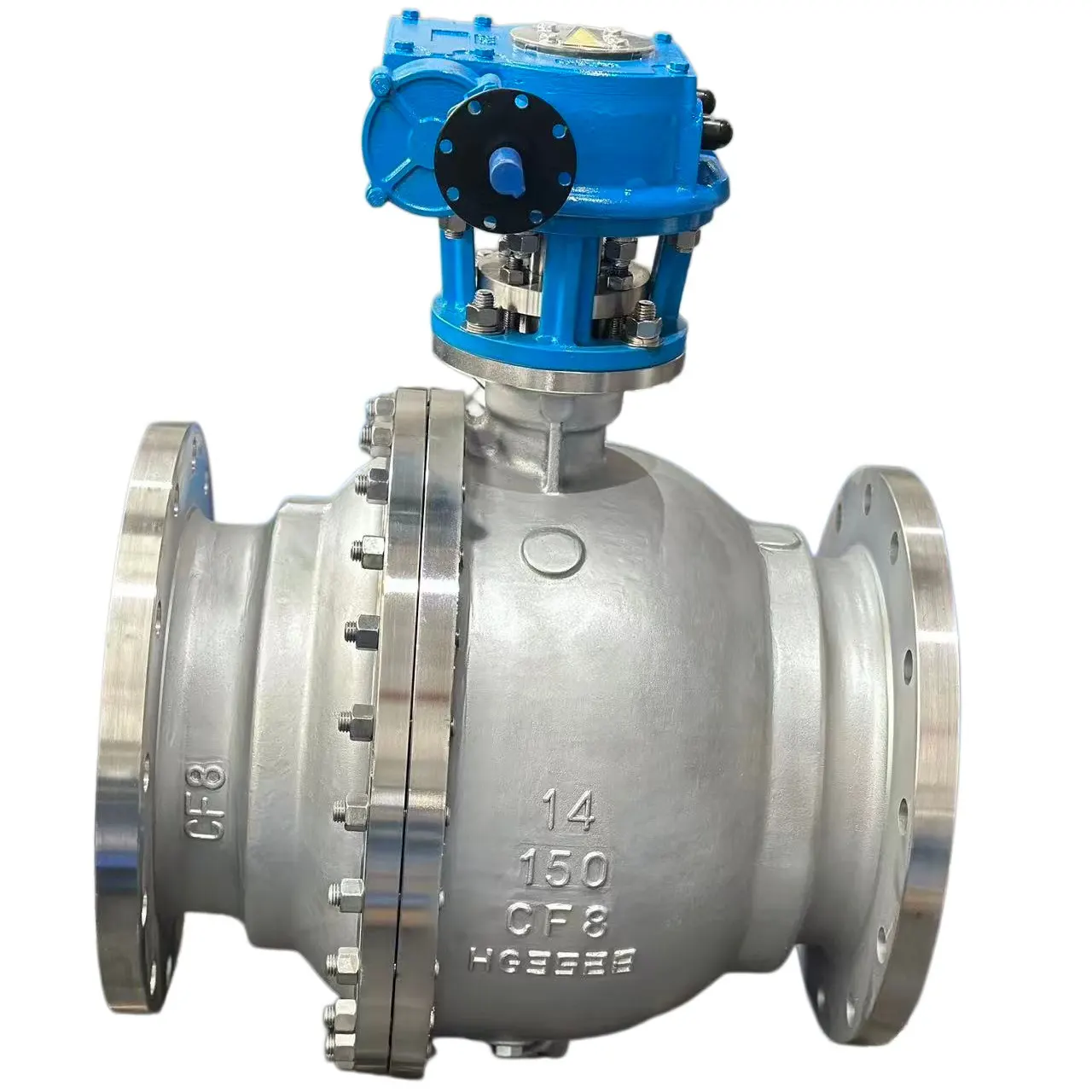

-Ročno: pogon polžastega gonila za potrebe po velikem navoru

-Pnevmatika: pnevmatski aktuator z enojnim/dvojnim delovanjem, z mejnim stikalom in elektromagnetnim ventilom

-Električni: vklopno-izklopni ali modulacijski električni aktuator za daljinsko avtomatsko krmiljenje

- Hidravlični/elektro hidravlični pogon na voljo na posebno zahtevo

Vsi aktuatorji ustrezajo ISO 5211 montažni platformi.

Aplikacije

Široko uporabljen za vklop-izklop in izolacijo za tekočine, pline in korozivne medije. Večinoma se uporablja v naftovodih in plinovodih na dolge razdalje, petrokemičnih obratih, kemični predelavi, proizvodnji električne energije, čiščenju vode, LNG in drugih težkih industrijskih projektih.

Zakaj izbrati naš fiksni krogelni ventil iz nerjavečega jekla, kovan krogelni ventil s prirobnico？

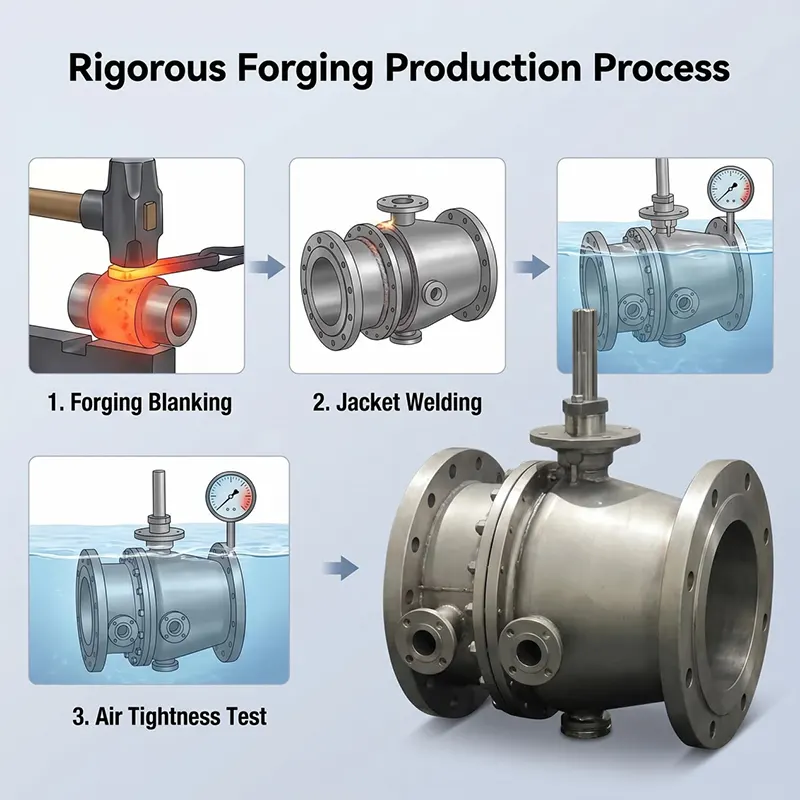

1. Sprejmite popoln postopek kovanja, notranji material je kompakten brez napak poroznosti pri litju, namestite visokotlačni cevovod za težke obremenitve.

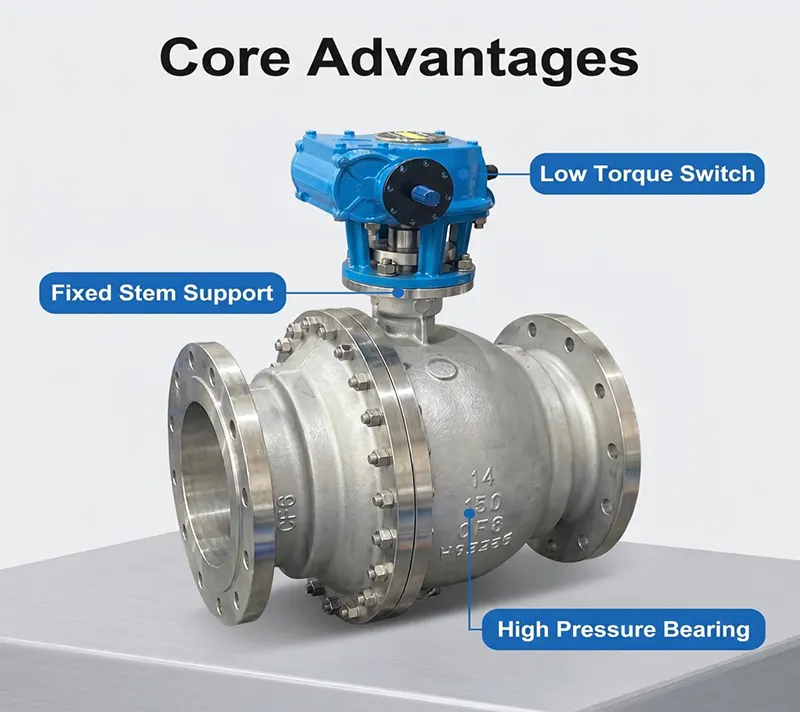

2. Zasnova s ​​fiksno kroglo močno zmanjša delovni navor za velike delovne pogoje pri visokem tlaku.

3. Strog vhodni pregled materiala, vsak ventil pred dostavo opravi celoten hidrostatični test in preskus puščanja plinskega sedeža.

4. Podprite dve različici z mehkim in kovinskim trdim tesnilom, ki ustrezata različnim zahtevam glede temperature in medija.

5. Ponujamo popolno tehnično podporo, pregled risb in poprodajne napotke za vaš projekt.

Nakupovalni vodnik

Ob pošiljanju povpraševanja navedite spodnje podatke:

1. Nazivna velikost in tlačni razred

2. Delovni medij, dejanska delovna temperatura

3. Vrsta tesnila: mehko tesnilo ali kovinsko trdo tesnilo

4. Vrsta delovanja (polžasto gonilo / pnevmatsko / električno itd.)

5. Standardna prirobnica in tip prirobnice (RF / RTJ)

6. Posebna zahteva: požarna varnost, funkcija DBB, protikorozijska obdelava itd.

Naš inženir bo ponudil ustrezen predlog glede na vaše delovne pogoje.

Pakiranje in pošiljanje

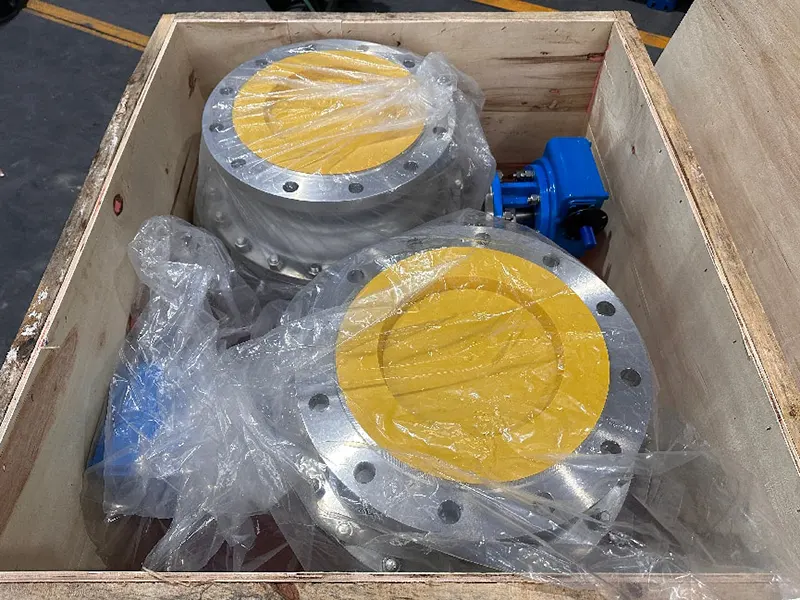

Vsak ventil bo pred pakiranjem očiščen in zaščiten. Vrata ventilov so zaprta s plastičnimi pokrovčki, da ohranjajo notranjo votlino čisto. Ventili so pakirani v zaboje iz trdne vezane plošče, primerne za pomorski prevoz. Podpiramo EXW, FOB, CIF, DAP in druge trgovinske pogoje. Blago je mogoče dostaviti v določeno pristanišče ali skladišče.

OEM & ODM

Sprejemamo naročila OEM in ODM. Material ohišja, tesnilni material, standard prirobnice, poseben podaljšek, posebno barvanje in označevanje logotipa lahko prilagodimo glede na risbo stranke ali tehnične zahteve. Prilagodljiva MOQ za projektna naročila.

Pregled in testiranje

Vsak ventil je pred odpremo pregledan v skladu s standardom API 598.

- Vhodni pregled surovin: preverjanje kemične sestave materiala in mehanskih lastnosti, zagotovljena evidenca sledljivosti materiala.

- Hidrostatični preskus lupine: 1,5-kratnik nazivnega tlaka za telo ventila in pokrov.

- Preskus puščanja sedeža: 1,1-kratni nazivni tlak, medij vode ali dušika.

- Vizualni pregled, pregled dimenzij, pregled barve in površinske obdelave.

- Na zahtevo stranke je sprejemljiv test prič, ki ga opravi inštitut tretje osebe, kot je SGS, BV.

- Dobavljiv je celoten komplet dokumentov, vključno s potrdilom o preskusu materiala MTC, poročilom o hidrotestih, potrdilom o skladnosti.

Navodila za namestitev in vzdrževanje

- Pred namestitvijo temeljito očistite cevovod, da očistite varilno žlindro, pesek in ostanke, preprečite poškodbe tesnilne površine.

- Montirajte ventil v pravilni smeri pretoka, vijake prirobnice privijte križno in enakomerno.

- Ventila ne pustite v napol odprtem položaju za dolgotrajno shranjevanje ali delovno stanje.

- Za redno delovanje občasno izvajajte cikel odpiranja in zapiranja s polnim gibom, da preprečite lepljenje tesnila.

- Preverite prirobnični spoj, tesnilo stebla za zunanje puščanje med rutinskim pregledom na kraju samem.

- Zamenjajte obrabljene dele tesnila med načrtovano zaustavitvijo; uporabite ustrezni tesnilni material za vaš delovni medij.

- Če je opremljen z aktuatorjem, redno preverjajte navor aktuatorja in stanje končnega stikala.

Poprodajne storitve

-Garancijsko obdobje: 12 mesecev garancije, šteto od datuma pošiljanja, za proizvodne napake.

-Nudimo tehnično podporo, vključno s pregledom risb, potrditvijo parametrov in navodili za delovanje.

-Naša ekipa inženirjev odgovori na tehnične poizvedbe v 24 delovnih urah.

-Rezervni deli (sedeži, tesnila, tesnilo droga) so na voljo za ponovno naročilo.

- Za obsežna naročila projektov je mogoče organizirati tehnično svetovanje na kraju samem.

Opomba: Garancija NE pokriva škode, ki jo povzroči napačna namestitev, napačno delovanje ali neustrezno stanje medija.

Sorodni priporočeni izdelki

- Plavajoči krogelni ventil (2-delni/3-delni krogelni ventil iz nerjavečega jekla)

-WCB krogelni ventil s pritrjenim zatičem iz ogljikovega jekla

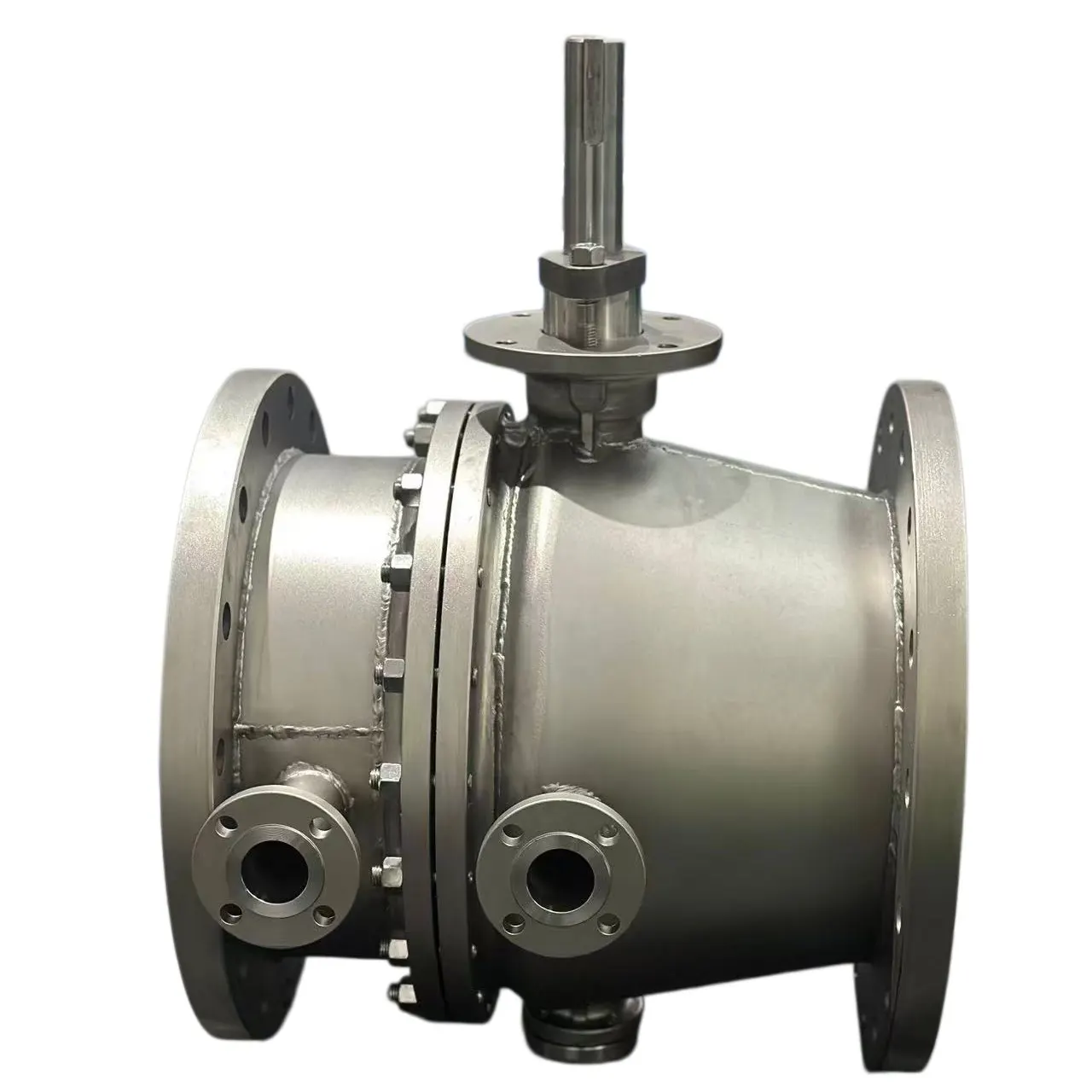

-Fiksni krogelni ventil z izoliranim plaščem za visoko viskozen medij

-Kroglični ventil s kompletom pnevmatskih/električnih aktuatorjev

-Kovinski fiksni krogelni ventil s trdim tesnilom za uporabo pri visokih temperaturah

Naša tovarniška moč

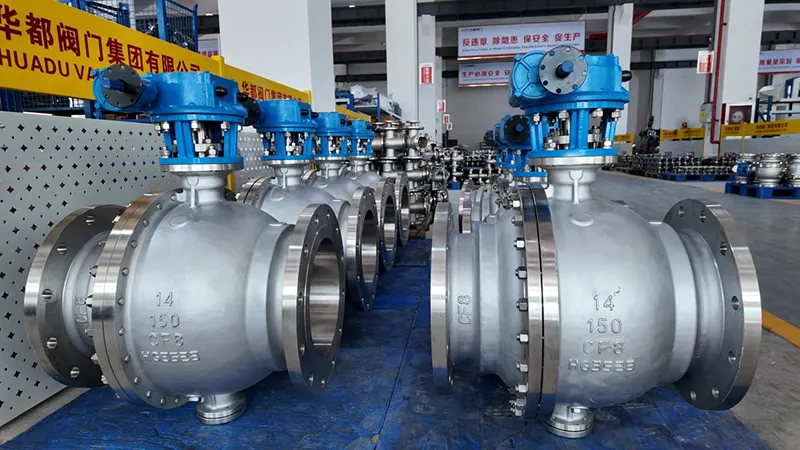

Huadu Valve Group se nahaja v mestu Wenzhou na Kitajskem in je specializirano za oblikovanje, kovanje, strojno obdelavo in montažo industrijskih ventilov. Imamo celotne proizvodne linije, vključno s kovaško delavnico, CNC obdelovalno delavnico, montažno delavnico in neodvisnim testnim laboratorijem. Vsi kritični proizvodni procesi so dokončani v hiši, ne v celoti zunanji izvajalci. Imamo bogate izkušnje s čezmorskimi naročili projektov naftnega plina, petrokemičnih in vodovodnih projektov. Naši izdelki se izvažajo v jugovzhodno Azijo, Bližnji vzhod, Evropo in druge regije.
