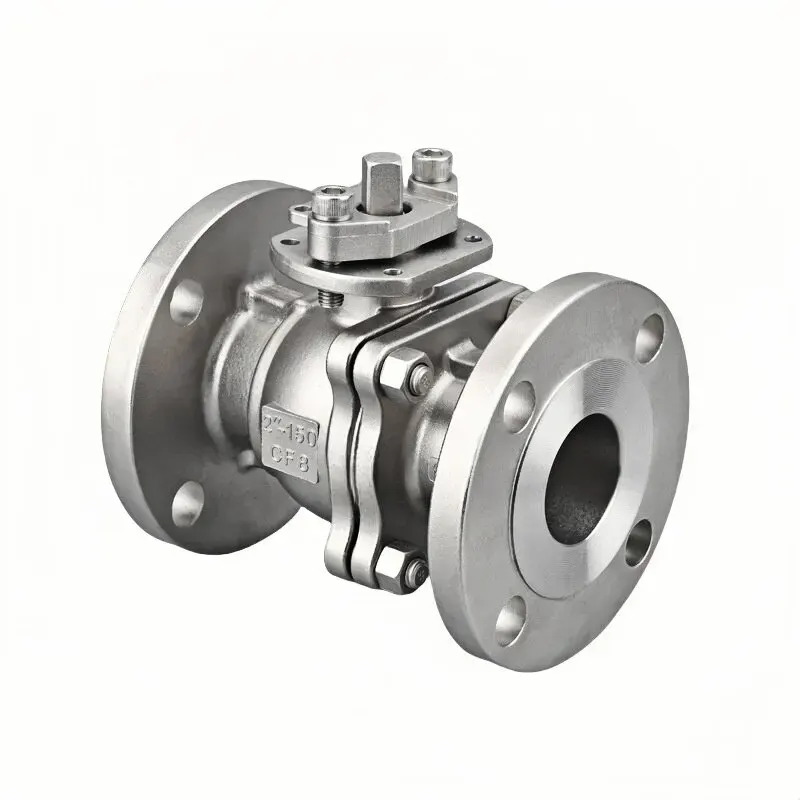

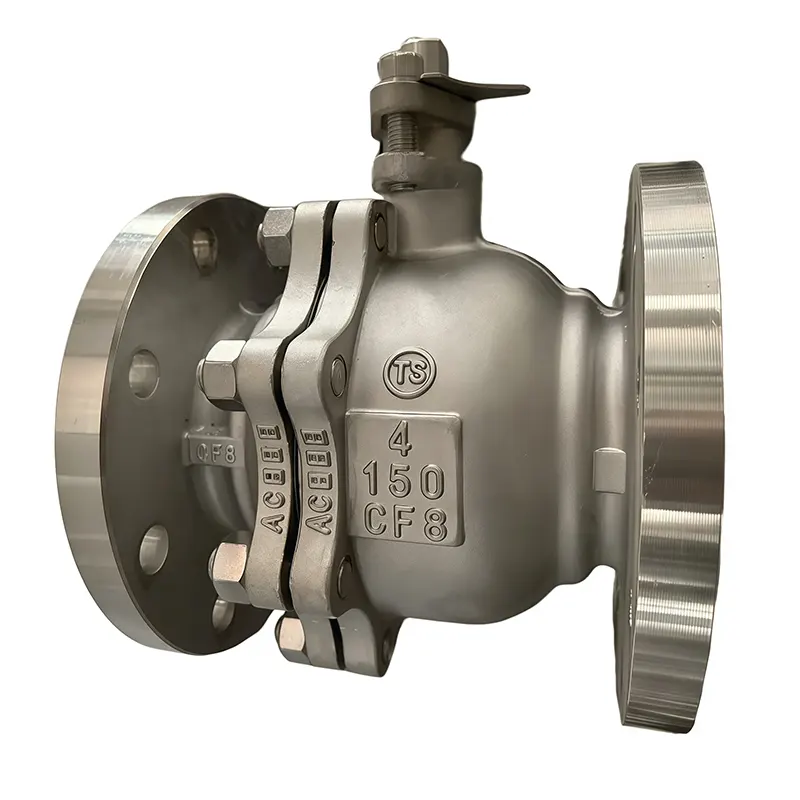

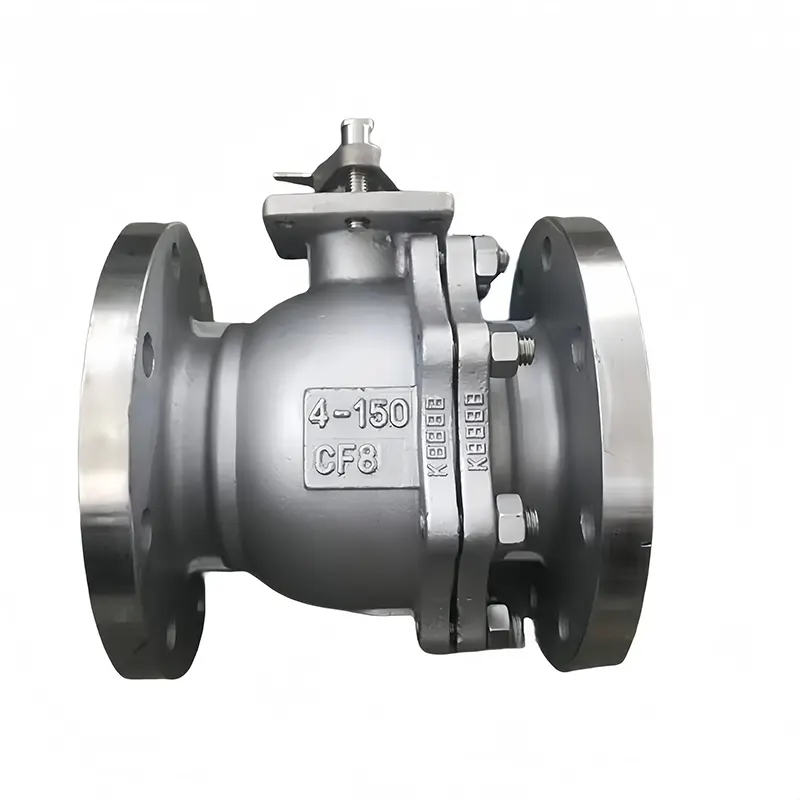

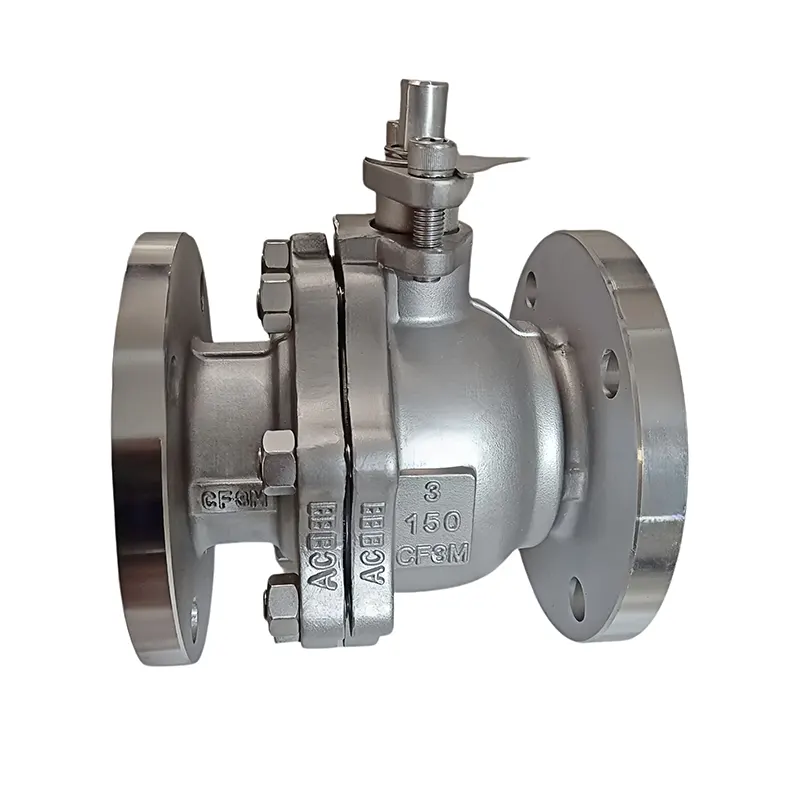

Ročni kroglični ventil iz nerjavečega jekla

Ročni krogelni ventil iz nerjavečega jekla je ročni izolacijski in regulacijski ventil, zasnovan za nadzor tekočine na mestu. Proizveden v tovarni Huadu Valve, uporablja nerjaveče jeklo z visokimi specifikacijami za obvladovanje različnih neekstremnih industrijskih delovnih medijev.

Močno se uporablja pri predelavi vode, lahkih kemikalijah, živilski farmaciji, obalnem morju in splošnih cevovodih za rastline, kjer so visoko cenjeni higiena, odpornost proti rji in delovanje brez električne energije.

Ta ročni krogelni ventil ohranja enakomerno delovanje tudi pri neprekinjenem cikličnem delovanju v zahtevnih okoljih naprave.

Ključni atributi

Surovine in strukturne prednosti

Zakaj nerjavno jeklo izstopa pri ohišjih ventilov

Naš ročni krogelni ventil je kovan/lit iz skrbno izbranega nerjavečega jekla SS304 in SS316 (stopnje ulivanja CF8 / CF8M).

Namesto osnovnega ogljikovega jekla prinaša nerjaveče jeklo inherentno odpornost proti rji, oksidaciji in blagim kemičnim napadom. Zaradi tega je idealen za delavnice z vlažnimi napravami, obalne instalacije in rahlo korozivne procesne tekočine.

Napredne enodelne tehnike oblikovanja odpravljajo skrite notranje napake, kot so luknje ali vključki peska. Dokončano telo zagotavlja solidno mehansko trdnost, dobro odpornost na udarce in stabilno nosilnost pritiska. Dolgoročno delovanje ne bo zlahka sprožilo deformacije telesa ali pronicanja spojev, kar bo znižalo vaše skupne stroške vzdrževanja naprave.

Različica SS316 je odlična, ko gre za tekočine, ki vsebujejo kloride ali sol. Za standardno oskrbo z vodo, zrakom in plinom ostaja SS304 uravnotežena izbira, ki prihrani proračun za večino čezmorskih kupcev.

Togo preverjanje surovin

Vsaka vhodna serija materiala gre skozi laboratorijske preglede, da se zagotovi:

- Kemična sestava se strogo ujema s specifikacijami SS304 / SS316 / CF8 / CF8M

- Nič recikliranega ali slabšega nadomestnega materiala

- Dosledne mehanske lastnosti za obvladovanje dejanskih pogojev na gradbišču

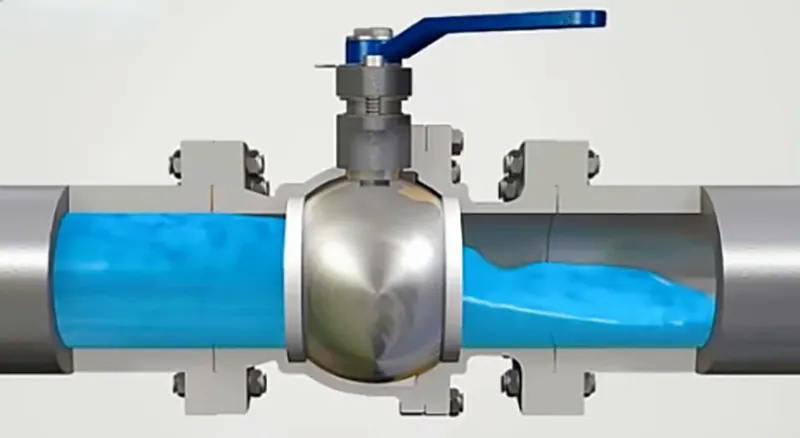

Ročna arhitektura plavajoče krogle

Sprejemamo dokazano načelo lebdeče žoge v kombinaciji s človeku prijazno ročno ročico, zasnovano za uporabnost spletnega mesta v resničnem svetu:

-Popolnoma ročno aktiviranje: ni potrebe po elektriki in zraku; izognete se dodatni pomožni strojni opremi in s tem povezanim tveganjem okvare

- Enostavna namestitev, intuitivno upravljanje in nizka ovira pri vzdrževanju na mestu

- Optimizirana pretočna pot s polno izvrtino zmanjša turbulenco toka, kar omogoča nemoten pretok medija brez nepotrebnega padca tlaka

- Natančno povezani sedeži iz PTFE in polirana lebdeča krogla zagotavljajo tesen izklop znotraj nazivnega tlaka in temperature

- Izbirni ročaj, ki ga je mogoče zakleniti, omejuje naključno vrtenje in učinkovito preprečuje nenamerno napačno delovanje osebja na gradbišču

- Zasnovano za izolacijo pri polnem odprtju/polnem zaprtju; dolgotrajno dušenje v napol odprtem položaju ni priporočljivo.

Prilagodljive možnosti povezovanja za različne cevovode

Na voljo je več konfiguracij koncev: konci z navojem, konci s prirobnicami, sanitarni priključki s hitrimi sponkami.

- Širok spekter velikosti, ki pokriva 1/2" do 4 palca, združljiv z več tlačnimi razredi

- Deluje enako dobro za instrumentalne linije z majhnimi izvrtinami in izolacijo glavnega cevovoda z velikim pretokom

- Izdelano po standardu ASME B16.34, zamenljivo z glavnimi globalnimi postavitvami cevi

- Naša inženirska ekipa lahko oceni risbe strank in razvije rešitve po meri za nestandardne zahteve glede dimenzij.

Dobro premišljen tesnilni sistem

Tesnilni sklop je prilagojen za dolgoročno vzdržljivost na terenu:

- Samomazalni PTFE sedež zmanjša trenje med vrtenjem vzvoda in ščiti visoko sijajno površino krogle pred obrabo

- Dvosmerna tesna zapora za vodo, olje, plin in blago jedke procesne tekočine

- Optimizirana ureditev tesnila stebla zavira nenamerno puščanje vzdolž gredi ventila

- Lastnost proti obraščanju in vodnemu kamnu ohranja srednjo čistočo, kar se popolnoma prilega higienskim proizvodnim scenarijem.

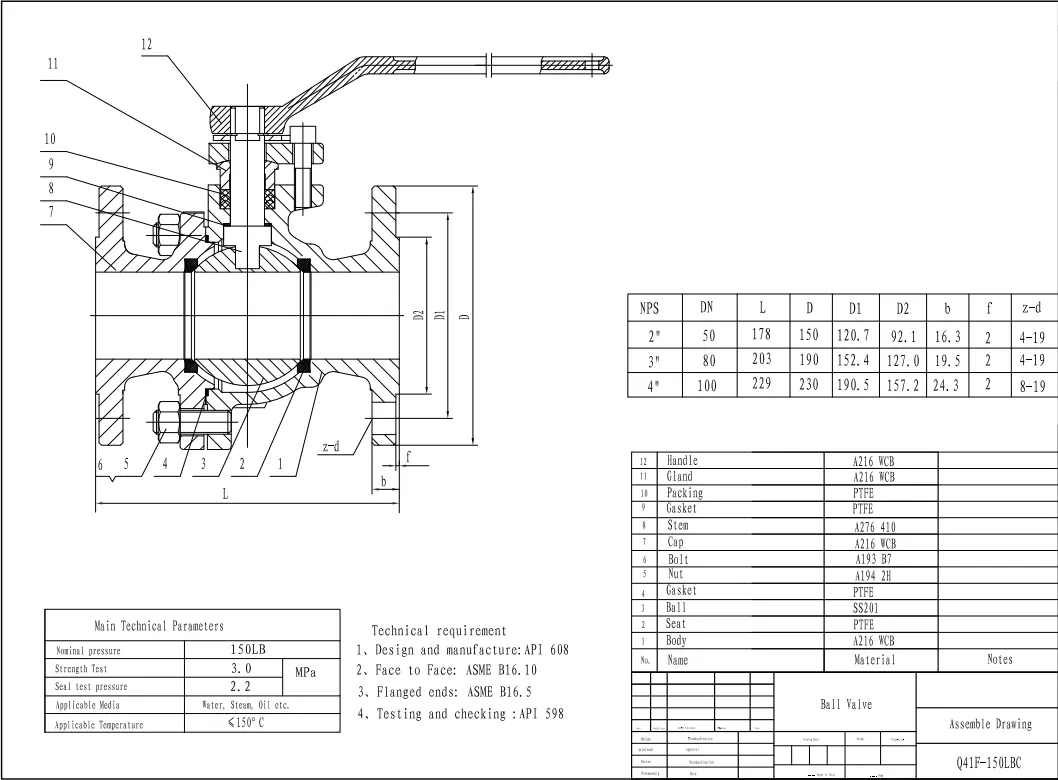

Tehnične specifikacije

Standardni parametri

Velikost: 1/2"-4" (na voljo na zalogi)

Tlačni razred: PN16 / PN25 / PN40/PN64/PN100

Material ohišja: SS304(CF8), SS316(CF8M)

Vrsta ventila: ročni krogelni ventil iz nerjavečega jekla

Priključna oblika: navojna/prirobnična/sanitarna objemka

Delovna temperatura: -20°C ~ 180°C (odvisno od spojine sedeža)

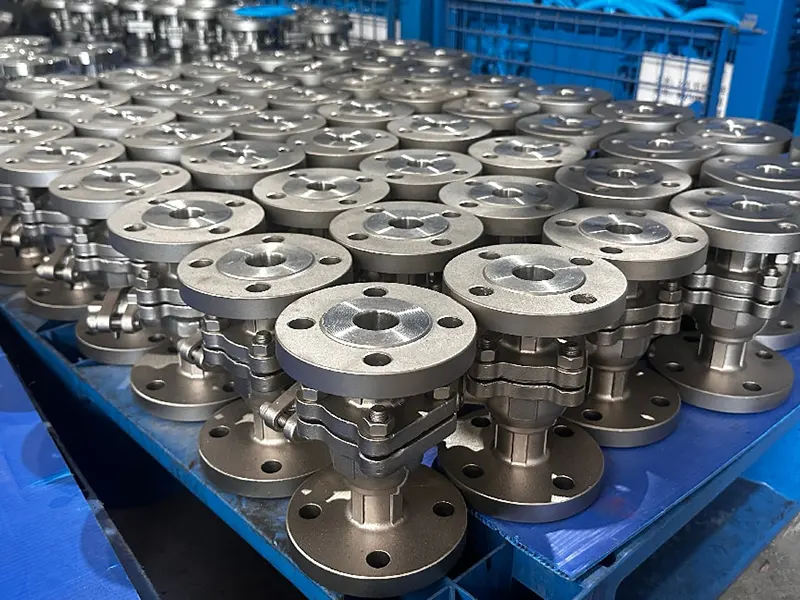

Potek dela v proizvodnji

Naš ročni krogelni ventil iz nerjavečega jekla gre skozi celotne proizvodne korake:

- Natančno litje / kovanje iz nerjavečega jekla

-Toplotna obdelava za stabilizacijo mehanskih lastnosti materiala

-CNC visoko precizna obdelava za krogle, tesnilne površine in povezovalne konce

- Celotna montaža enote z ročno ročico; ročaj s ključavnico, nameščen na zahtevo

Poudarki uspešnosti

- Izjemna odpornost proti rji in koroziji

- Zasnova s ​​polno izvrtino za minimalno izgubo tlaka

- Zanesljivo dvosmerno tesno zapiranje za tekočino in plin

- Ročno upravljanje brez električne energije, visoka prilagodljivost na mestu

- Dodatek za zaklepanje ročaja za preprečevanje napačnega delovanja

- Skladen z mednarodnimi normami za cevovode ASME B16.34

Področja uporabe

Sektor za čiščenje vode

Ročni krogelni ventil iz nerjavečega jekla se pogosto uporablja v:

- Komunalna omrežja za oskrbo in čiščenje vode

- Pomožni tokokrogi krožne vode in odpadne vode

- Očistite izolacijo in preklopne točke cevovoda za čisto vodo

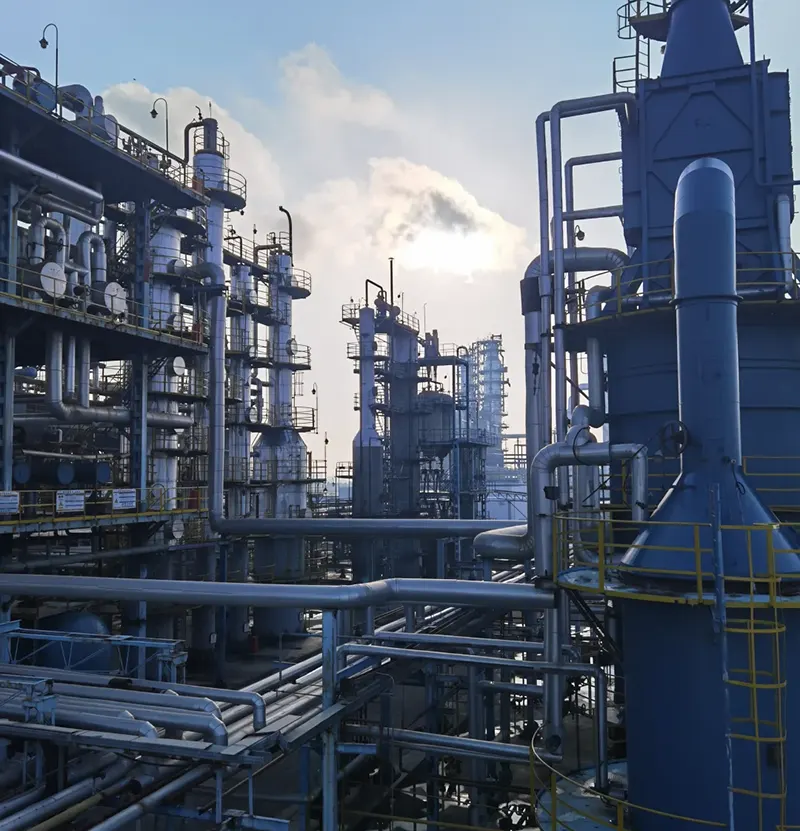

Kemijski in petrokemični sektor

- Cevovodi za splošne lahke kemične procese

- Krmilne zanke z blago jedko tekočino

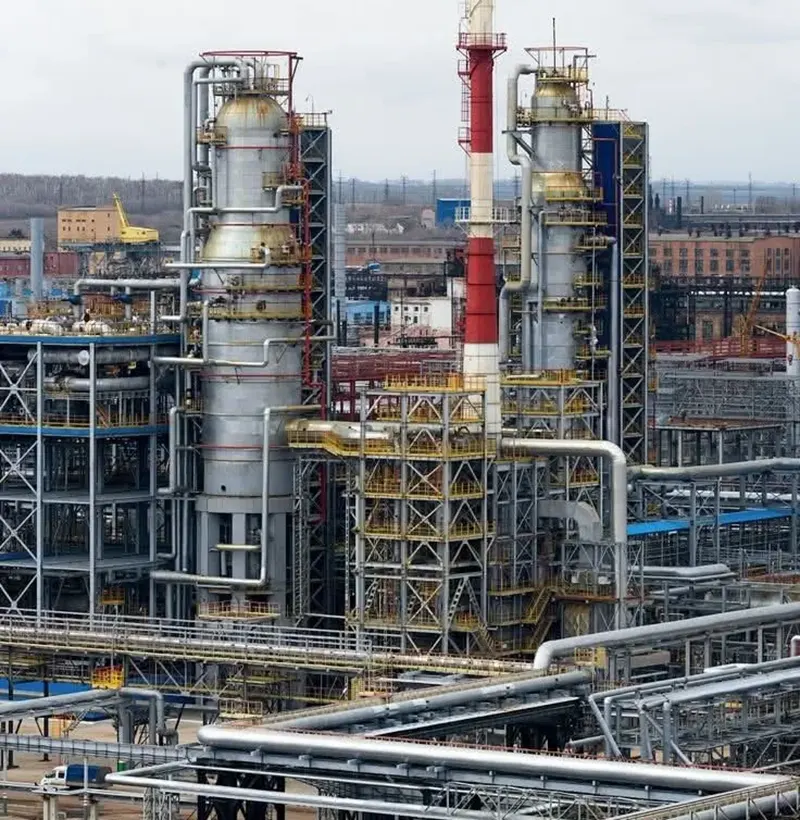

- Pomožna cevovodna omrežja za petrokemične obrate

Hrana, pijača in farmacevtski sektor

- Sanitarni cevovodi za proizvodne linije za hrano in pijačo

- Procesni cevovodi v farmacevtskih delavnicah

- Prenos higienske tekočine, kjer je obvezno brez kontaminacije

Pomorski in splošni industrijski scenariji

- Na obalnih in obalnih morskih cevovodnih sistemih

- Krmiljenje pomožne zanke za projekte inženirskih izvajalcev na gradbišču

- Hitro premikajoče se rezervne zaloge za lokalne distributerje in remont obratov

Nasveti za delovanje na kraju samem in globalna projektna podpora

Za povečanje življenjske dobe: pred namestitvijo očistite varilno žlindro in trdne ostanke znotraj cevovodov. Na ročico ne uporabljajte grobe sile. Izvedite periodične polne cikle, da preprečite lepljenje tesnila po dolgem statičnem stanju pripravljenosti. Manjše puščanje stebla je mogoče odpraviti z rahlo prilagoditvijo tesnila. V redne inšpekcijske preglede rastlin vključite stanje spojev in ročajev.

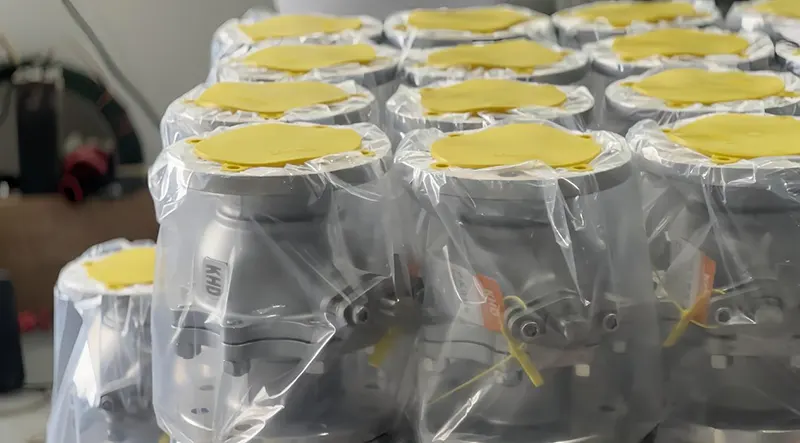

Kot proizvajalec ventilov s certifikatom API, ISO, CE vsaka enota pred odpremo opravi preskus tlaka, preskus tesnjenja in vizualni pregled. Naš celoten potek dela QC zajema preverjanje vhodnega materiala, natančno obdelavo prek validacije končnega izdelka. Potrdila o preskusu materiala se lahko zagotovijo za oddajo ponudb in sprejem na lokaciji za čezmorske projekte.

Dostopne so prilagodljive storitve OEM in ODM po meri: podprto je prilagajanje materiala, posebno dimenzioniranje, površinska obdelava, graviranje logotipa in optimizacija pogojev po meri. Fleksibilna MOQ omogoča poskuse z majhnimi vzorci kot tudi množična množična naročila za velike projekte.

Naši ročni krogelni ventili iz nerjavečega jekla so pridobili široko prepoznavnost na trgu v jugovzhodni Aziji, na Bližnjem vzhodu, v Afriki, Evropi in drugod. Zahvaljujoč doslednemu delovanju na terenu in dokazani dolgoročni vzdržljivosti smo zgradili trdna dolgoročna partnerstva z distributerji, inženirskimi izvajalci in upravljavci končnih obratov po vsem svetu. Ne glede na to, ali potrebujete zanesljive enote za tekoče uvajanje projekta ali redno dopolnjevanje zalog, stopite v stik z našo ekipo. Pripravljeni smo deliti celotne tehnične liste in konkurenčne ponudbe, prilagojene vašim dejanskim zahtevam.
