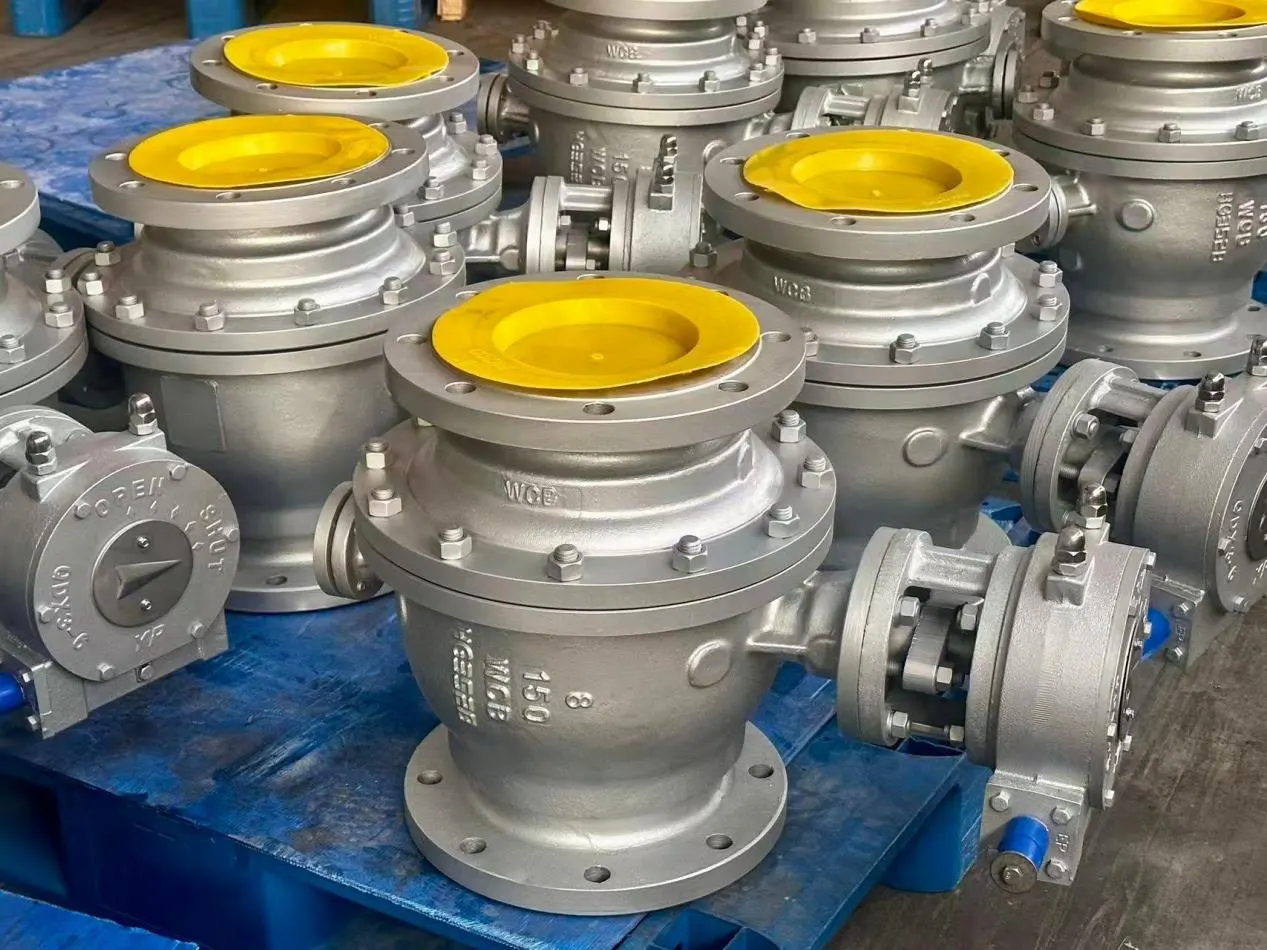

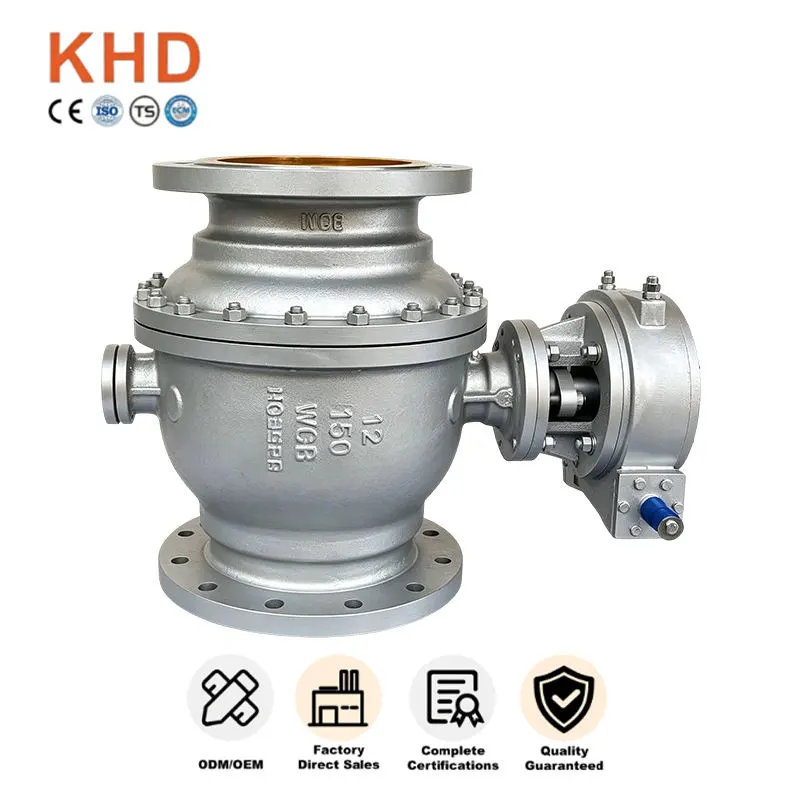

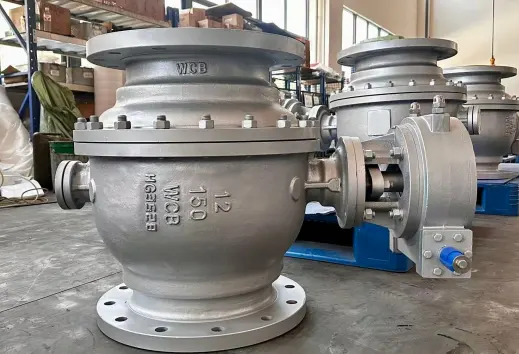

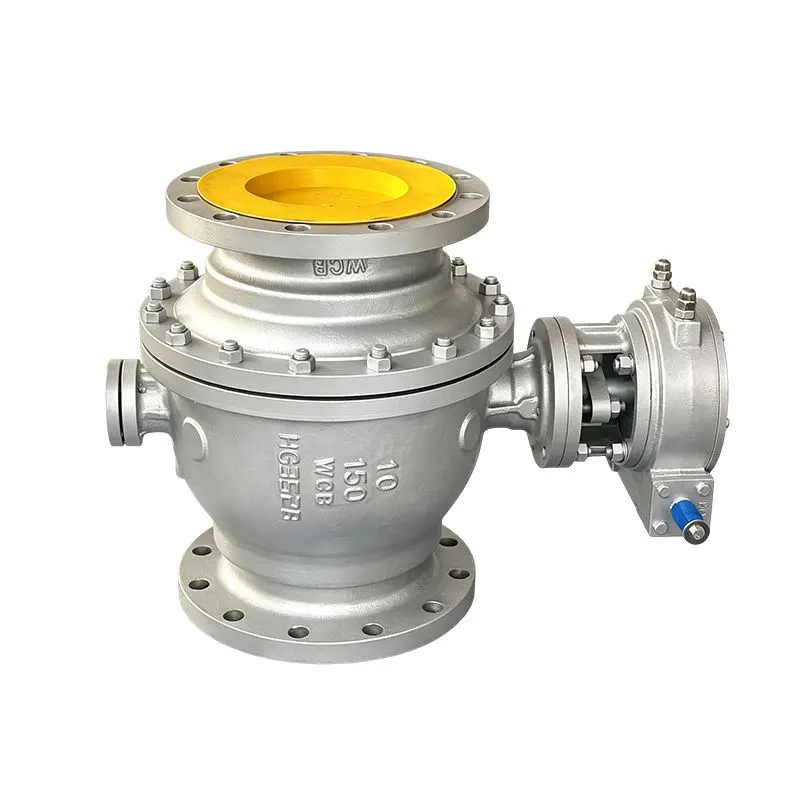

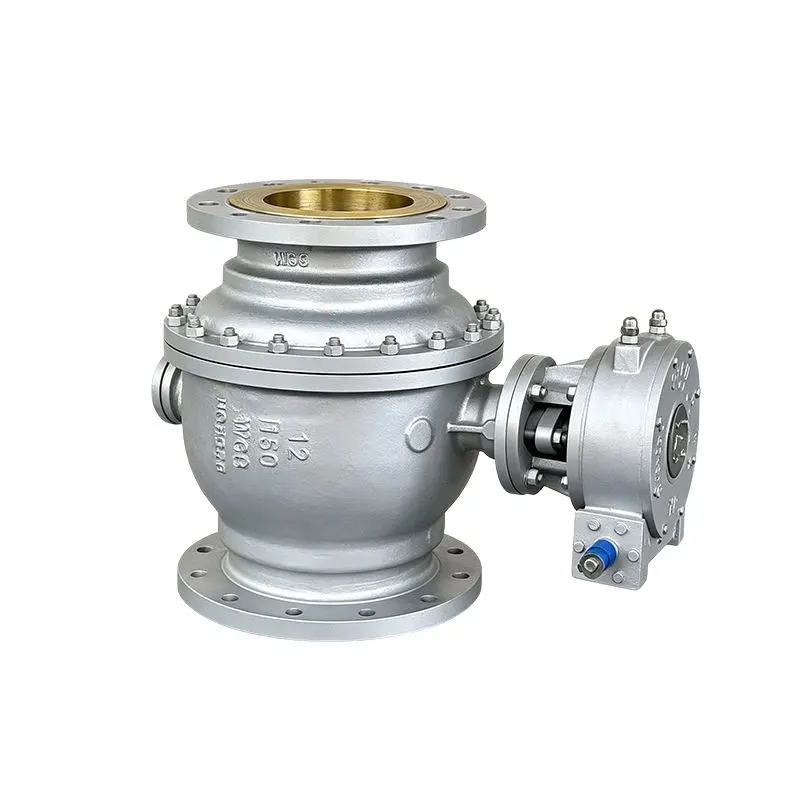

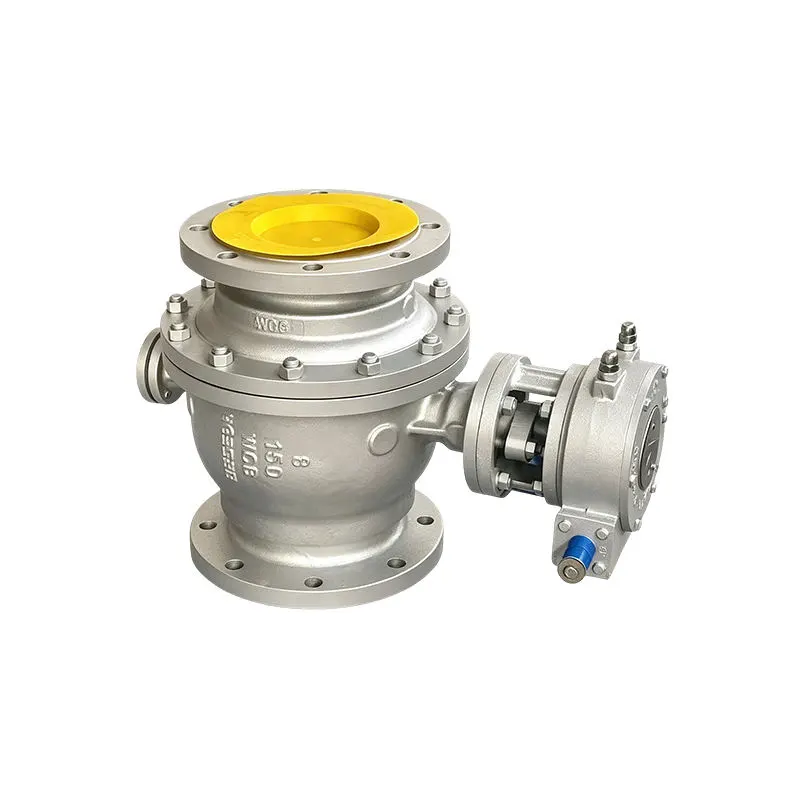

WCB Fiksni krogelni ventil iz ogljikovega jekla

Fiksni krogelni ventil WCB iz ogljikovega jekla je industrijski ventil za težka dela, izdelan za izolacijo cevovoda in nadzor pretoka, ki ga proizvaja Huadu Valve Group. Ima zasnovo fiksne krogle in material iz ogljikovega jekla A216 WCB, ki je zelo primeren za kritične delovne pogoje na cevovodih pod visokim tlakom.

Ta industrijski ventil deluje zanesljivo pri neprekinjenem visokotlačnem obratovanju in dolgem ciklu delovanja, široko izbran za projekte, kjer sta temeljni zahtevi varnost tesnjenja in dolga življenjska doba.

Surovine in strukturne prednosti

Ohišje iz ogljikovega jekla Premium A216 WCB

Fiksni krogelni ventil WCB iz ogljikovega jekla je ulit iz ogljikovega jekla A216 WCB, kar prinaša naslednje glavne prednosti:

- Visoka mehanska trdnost in odlična odpornost na udarce

-Dobra temperaturna prilagodljivost proti tlačnim skokom in vodnemu udaru

- Zadostna debelina stene za uporabo v visokotlačnem razredu

- Togi pregled ulitkov za odpravo notranjih in površinskih napak

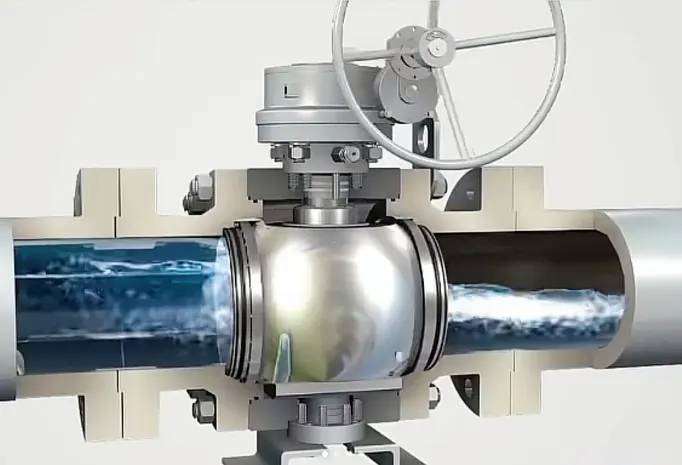

Struktura s fiksno kroglo, nameščeno na trn

Za razliko od navadnih plavajočih krogelnih ventilov, naša zasnova s ​​fiksno kroglo na nastavku prenese večino obremenitve tlaka v cevovodu na zgornje in spodnje podporne gredi. Kroglica ostane zaklenjena v položaju, tako da sedeži ventilov prenesejo le minimalno kontaktno silo. Močno zmanjša obrabo sedeža tudi pri pogostih ciklih odpiranja in zapiranja pod dolgotrajnim visokim pritiskom. Stabilno dvosmerno tesnjenje preprečuje puščanje ne glede na smer tlaka, kar izboljšuje varnost sistema za kritične procesne zanke.

Optimizirano tesnjenje in varnostna konstrukcija

Sklop vzmetnega plavajočega sedeža je opremljen s tem fiksnim krogelnim ventilom WCB iz ogljikovega jekla. Vgrajene vzmeti kompenzirajo manjšo obrabo po tisočih operacijah, da ohranijo zmogljivost tesnega zapiranja. Držalo proti izpihovanju služi kot standardna varnostna funkcija proti nenadnim skokom pritiska. Večslojno grafitno tesnilo zmanjšuje ubežne emisije okoli vrzeli na steblu. Vse tesnilne komponente so posebej prilagojene za visokotlačne in srednje temperaturne delovne medije namesto generičnih rezervnih delov.

Ključni atributi

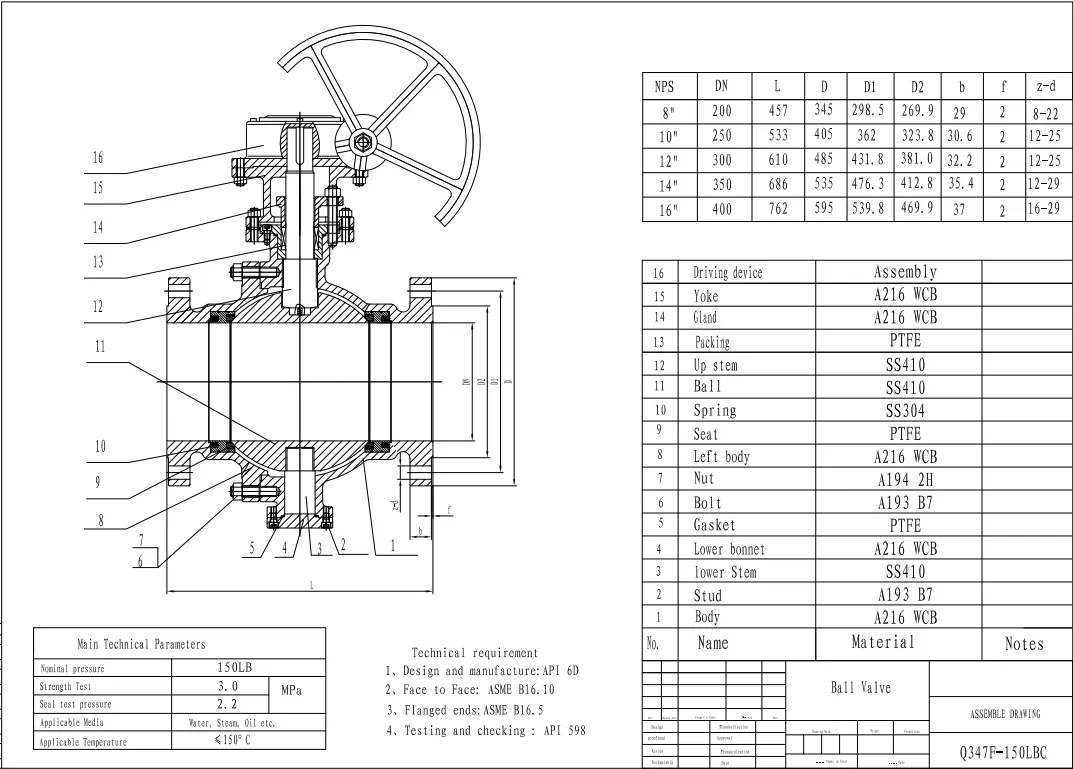

Tehnične specifikacije

Standardni parametri

Velikost: DN50-DN1200

Stopnja tlaka: Class150-Class2500

Material: ogljikovo jeklo A216 WCB

Zgradba: fiksni krogelni ventil, nameščen na rogelj

Temperaturno območje: -29 ℃ ~ 425 ℃

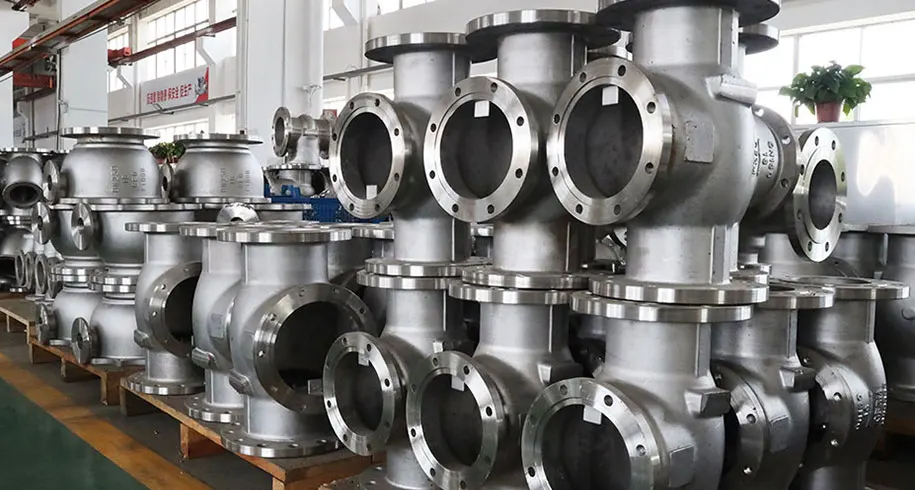

Proizvodni proces

Fiksni krogelni ventil WCB iz ogljikovega jekla gre skozi:

- Kvalificirana proizvodnja ulitkov A216 WCB

- Toplotna obdelava za stabilno lastnost materiala

- CNC precizna obdelava za tesnjenje površin

- Montaža z usklajenimi komponentami tesnila in pogona

Funkcije delovanja

- Struktura rogljev z nizko obrabo za pogosto kolesarjenje

- Zanesljivo dvosmerno tesno zapiranje

- Nizka stopnja odpovedi sedeža pod stalnim visokim tlakom v cevovodu

- Združljiv z več možnostmi aktuatorjev: ročni menjalnik, pnevmatski, električni

- Zasnovano za storitev izolacije pri popolnem odprtju/popolnem zapiranju

Področja uporabe

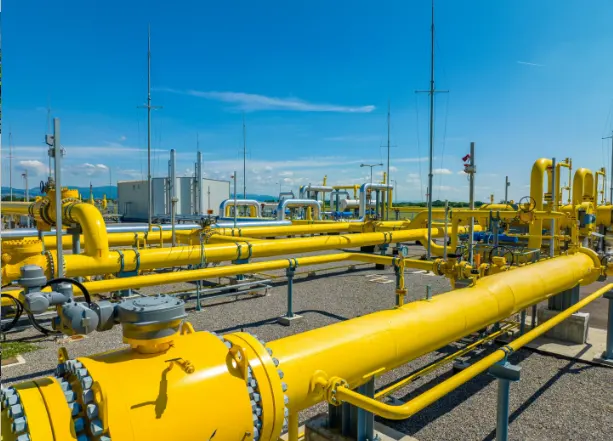

Naftna in plinska industrija

Fiksni krogelni ventil WCB iz ogljikovega jekla se široko uporablja v:

- magistralni prenosni plinovodi

- Procesne linije za rafinerije nafte

- Objekti za pretakanje surove nafte

- Cevni sistemi zbiralnih plinov

Petrokemična industrija

- Visokotlačne petrokemične procesne zanke

- Glavni izolacijski cevovodi procesne enote

- Srednjetemperaturna nekorozivna in blago korozivna tekočinska vezja

Energetika

- Glavni procesni cevovod elektrarne

- Sistemi zank za težke industrijske naprave

Splošni industrijski projekti

- Nova izdelava projektnih paketov EPC

- Obnova in nadgradnja obstoječega cevovoda

- Industrijske lokacije s težkim dostopom za vzdrževanje in visokimi varnostnimi zahtevami

Nadzor kakovosti in podpora pri nabavi projektov

Kot certificiran proizvajalec ventilov s certifikati ISO, CE in API je vsak nepremičen krogelni ventil WCB iz ogljikovega jekla pred odpremo podvržen popolnim tovarniškim preizkusom, vključno s hidrostatičnim preskusom lupine, preskusom tesnjenja sedeža in pregledom dimenzij. Celotno preskušanje kosov se izvaja za težke ventile velikih velikosti brez pregleda vzorčenja. Preverjanje surovin, pregled ulitkov, nadzor montaže in testiranje končnih ventilov potekajo skozi celoten potek proizvodnje. Potrdila o preizkusu materiala in poročila o inšpekcijskih pregledih se lahko zagotovijo za oddajo ponudbe in prevzem na lokaciji.

Na voljo so prilagodljive možnosti konfiguracije glede na delovne pogoje na kraju samem, ki zajemajo različne stopnje tlaka, kombinacije tesnilnih materialov in več načinov delovanja. Prilagodljiva MOQ podpira testiranje vzorcev, dobavo zalog v majhnih serijah in množična naročila projektov v velikih količinah. Fiksni krogelni ventili WCB Huadu Valve Group se izvažajo po vsem svetu in zaslužijo ponovna naročila industrijskih strank po vsem svetu.

Kako je izdelano tesnjenje sedeža in stebla za vzdržljivost v resničnem svetu?

Za ta fiksni krogelni ventil uporabljamo zasnovo z vzmetnim plavajočim sedežem. Notranje vzmeti držijo sedež pritisnjen na površino krogle. Ko po več tisoč operacijah pride do manjše obrabe, lahko vzmeti kompenzirajo majhne vrzeli in tako sčasoma ohranijo dobro tesnjenje. Struktura droga proti izpihovanju je vgrajena kot standardna varnostna funkcija. Pri nepričakovanih skokih tlaka v cevovodu preprečuje, da bi steblo izpuhtelo. Večslojna grafitna embalaža je nameščena za tesnjenje stebla, da se ustavijo drobne ubežne emisije okoli vrzeli stebla. Ti tesnilni deli niso generični poceni rezervni deli; izbrani so tako, da ustrezajo visokim tlakom in srednjim temperaturnim delovnim pogojem.
