Zakaj so krožni ventili bistveni za pogosto preklapljanje in prilagajanje pretoka?

Znotraj obrata za kemično predelavo se zanka za nadzor temperature pare vrti več desetkrat vsak dan. Operater prilagodi ventil, temperatura se stabilizira in cikel se ponovi. Na prvi pogled se to zdi rutinsko – dokler se ventil po šestih mesecih delovanja ne pokvari, kar povzroči drago zaustavitev obrata. Osnovni vzrok? Zaporni ventil je bil nameščen tam, kjer je akrožni ventilbi moral biti. Čeprav so zaporni ventili odlični za izolacijo, niso zasnovani za pogosto dušenje. Ponavljajoča se modulacija neenakomerno obrabi tesnilne površine, kar vodi do puščanja in morebitne okvare. To je napaka, ki se ji je mogoče izogniti z razumevanjem temeljnih prednosti različnih zasnov ventilov.

Krožni ventili so si prislužili sloves vodilnih na področju nadzora pretoka. Zasnovani so posebej za aplikacije, ki zahtevajo pogosto delovanje in natančno nastavitev pretoka. Skrivnost je v njihovi značilni zasnovi: disk, ki se premika pravokotno na pot pretoka, sedež, ki zagotavlja tesno tesnjenje, in pot pretoka, ki ustvarja padec tlaka, idealen za dušenje. Za razliko od zapornih ventilov, ki so zasnovani tako, da so popolnoma odprti ali popolnoma zaprti, so krožni ventili zgrajeni tako, da modulirajo. Ponujajo odlične lastnosti tesnjenja, širok razpon zmožnosti nadzora pretoka in sposobnost, da prenesejo obrabo zaradi pogostega cikliranja. Ta članek bo raziskal načela načrtovanja, značilnosti delovanja in merila za izbor, zaradi katerih so krogelni ventili nepogrešljivi v panogah, od proizvodnje električne energije do petrokemične predelave.

Kazalo

• 1. Kaj je krožni ventil in kako deluje?
• 2. Zakaj zasnova krožnega ventila daje prednost pogostemu delovanju?
• 3. Kako Globe Valve doseže natančno nastavitev pretoka?
• 4. Katere tehnične specifikacije opredeljujejo visokokakovosten krožni ventil?
• 5. Kakšna je primerjava krožnega ventila z drugimi tipi ventilov za dušenje?
• 6. Katere vzdrževalne prakse podaljšajo življenjsko dobo krožnega ventila?
• 7. Pogosto zastavljena vprašanja (FAQ)
• 8. Zaključek

1. Kaj je krožni ventil in kako deluje?

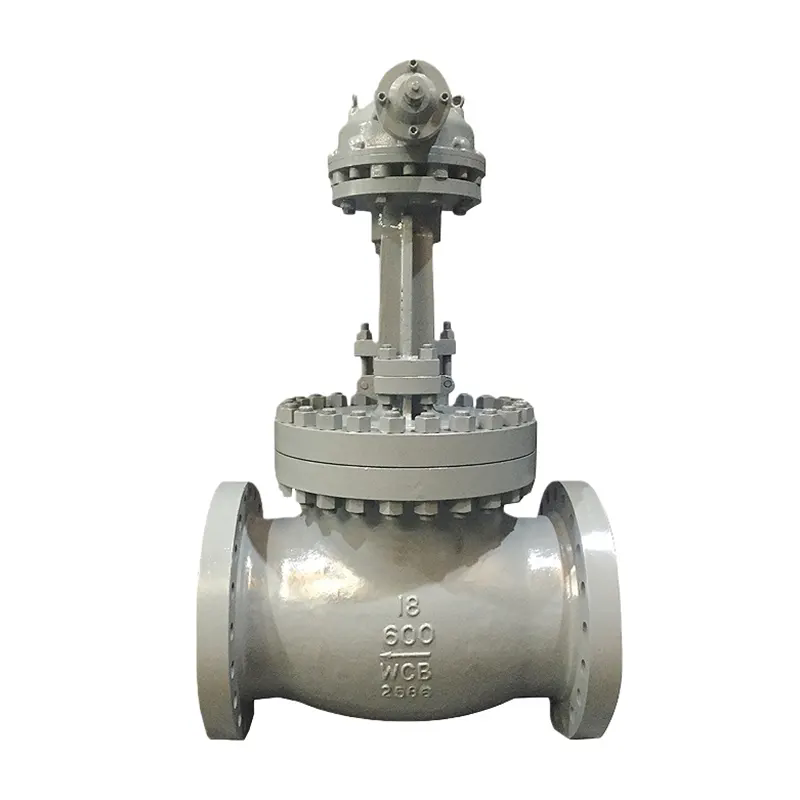

Krožni ventil je ventil z linearnim gibanjem, ki se uporablja za zagon, zaustavitev in regulacijo pretoka v cevnem sistemu. Njegovo ime izhaja iz sferične oblike telesa, v katerem so nameščene notranje komponente. Značilnost krogelnega ventila je njegov sklop diska in sedeža, ki je nameščen pravokotno na pot pretoka. Ko se ventil odpre, se disk premakne navzgor in stran od sedeža, kar ustvari režo, skozi katero teče tekočina. Ko je zaprt, se disk trdno prilega sedežu in ustvari tesno tesnjenje. To pravokotno gibanje je tisto, po čemer se krožni ventil razlikuje od zapornega ventila, kjer se zasun premika vzporedno s tokom.

Da bi razumeli delovanje krožnega ventila, si predstavljajte pipo v vašem domu. Ko obrnete ročaj, se gumijasta podložka premika gor in dol proti kovinskemu sedežu in nadzoruje pretok vode. To je v bistvu isto načelo. Krožni ventil uporablja steblo z navojem (ali steblo, ki se ne dviga) za pretvorbo rotacijskega gibanja ročnega kolesa v linearno gibanje. Ko se ročno kolo vrti, se steblo vrti, zaradi česar se disk premika navzgor ali navzdol. Položaj diska določa velikost pretočne odprtine, ta pa določa pretok. Tekočina vstopi v telo ventila, gre skozi odprtino sedeža in izstopi na drugi strani. Sprememba smeri pretoka – tekočina se mora med prehajanjem obrniti za 90 stopinj – ustvari padec tlaka, zaradi katerega so krožni ventili odlični za dušenje.

Zasnova krožnega ventila ni en sam, monoliten koncept. Obstaja več različic, vključno s T-vzorcem, Y-vzorcem in kotnimi ventili. T-vzorec je najpogostejši, pri čemer sta vstop in izhod poravnana v ravni črti. Y-vzorec ima steblo, ki je nagnjeno pod kotom 45 stopinj na pot pretoka, kar omogoča nižji padec tlaka in boljše lastnosti pretoka. Kotni krožni ventil ima vstop in izhod pod kotom 90 stopinj, zaradi česar je primeren za aplikacije, kjer je prostor omejen ali kjer je treba pretok spremeniti smer.Huadu Valve Group Co., Ltd.izdeluje celotno paleto konfiguracij krožnih ventilov, ki inženirjem omogočajo, da izberejo optimalno zasnovo za njihovo specifično uporabo.

2. Zakaj zasnova krožnega ventila daje prednost pogostemu delovanju?

Ko je ventil izpostavljen pogostemu delovanju, je glavna skrb obraba. Vsakič, ko se ventil odpre ali zapre, pridejo tesnilne površine v stik in povzročijo trenje. Sčasoma lahko to trenje razjeda tesnilne površine, kar povzroči puščanje. Zasnova krožnega ventila je posebej zasnovana za zmanjšanje te obrabe. Ključ do njegove vzdržljivosti je v načinu medsebojnega delovanja diska in sedeža. Pri krožnem ventilu je disk voden s steblom, kar zagotavlja, da se popolnoma poravna s sedežem vsakič, ko se zapre. Ta natančna poravnava preprečuje drgnjenje diska ob sedež pod kotom, kar bi povzročilo neenakomerno obrabo.

Druga prednost je samočistilno delovanje krožnega ventila. Ko tekočina prehaja skozi ventil, teče čez sedežne površine. Ta tok, zlasti pri visokih hitrostih, pomaga sprati vse delce ali usedline, ki bi se lahko nabrale na sedežu. To samočistilno delovanje je ključni dejavnik pri podaljšanju življenjske dobe ventila, zlasti pri aplikacijah z umazanimi ali kontaminiranimi tekočinami. V nasprotju s tem ima zaporni ventil drugačno dinamiko. Ko je zaporni ventil delno odprt, gre tok čez vratca in sedež, kar povzroči hitro erozijo. Zato zaporni ventili niso primerni za dušenje. Krožni ventil je na drugi strani zasnovan s pretočno potjo, ki usmerja tekočino stran od sedežnih površin, kar zmanjšuje erozijo. To je posledica geometrije toka: tekočina vstopi v ventil, spremeni smer in nato izstopi, sedežne površine pa so nameščene tako, da zmanjšajo vpliv toka.

Naša tovarna v Huadu Valve Group Co., Ltd. je izvedla obsežne preskuse obrabe na različnih oblikah ventilov. V preskusu, ki je simuliral 10.000 operacij s polnim gibom pri visokotemperaturnih parnih pogojih, je standardni krožni ventil ohranil svoje tesnjenje brez izmerljivega puščanja, medtem ko je zaporni ventil pod enakimi pogoji pokazal znatno obrabo in puščanje že po 1.000 ciklih. Ti podatki o preskusu poudarjajo superiornost krožnega ventila za pogosto delovanje. Tudi material diska in sedeža igra ključno vlogo. Pri visokotemperaturnih aplikacijah ponuja prečni ventil z diskom s stelitno površino in sedežem iz kaljenega nerjavečega jekla izjemno odpornost proti obrabi. Trda obloga Stellite zagotavlja trdno površino, odporno na obrabo, ki lahko prenese ponavljajoče se udarce pogostega kolesarjenja. Podobno za korozivne aplikacije ponuja prečni ventil z diskom in sedežem iz monela odlično odpornost na kemične napade. Pri Huadu Valve Group ponujamo široko paleto materialov za obloge, ki ustrezajo posebnim zahtevam vaše aplikacije.

3. Kako Globe Valve doseže natančno nastavitev pretoka?

Natančna nastavitev pretoka je glavna funkcija krožnega ventila. Za razliko od preprostega izolacijskega ventila je krožni ventil zasnovan tako, da je delno odprt, kar zagotavlja nadzorovan upor proti pretoku. Sposobnost nadzora pretoka izhaja iz razmerja med položajem diska in površino pretoka. Ko se disk dvigne s sedeža, se pretočna površina poveča. Vendar razmerje ni linearno; ureja ga geometrija diska in sedeža. To nelinearno razmerje omogoča natančen nadzor nad širokim razponom pretokov. Zato je krožni ventil pogosto izbrani ventil za modulirano krmiljenje.

Značilnost pretoka krožnega ventila je pogosto opisana z njegovo "krivuljo pretočne karakteristike". Obstajajo trije primarni tipi: linearni, enaki odstotki in hitro odpiranje. Linearna karakteristika pomeni, da je pretok neposredno sorazmeren s hodom ventila. 10 % odprtina povzroči 10 % največjega pretoka. Ta lastnost je idealna za aplikacije, kjer je padec tlaka na ventilu konstanten. Značilnost enakega odstotka pomeni, da vsak prirastek giba ventila poveča pretok za določen odstotek trenutnega pretoka. 10-odstotni udar lahko poveča pretok za 20 %. Ta lastnost je idealna za aplikacije, kjer se padec tlaka spreminja, saj zagotavlja bolj stabilen nadzor. Značilnost hitrega odpiranja pomeni, da ventil zagotavlja veliko spremembo pretoka za majhno začetno gibanje, zaradi česar je primeren za aplikacije, ki zahtevajo hiter odziv.

Za ponazoritev pomembnosti izbire pravilne karakteristike pretoka razmislite o sistemu za nadzor temperature pare. Sistem uporablja krožni ventil za uravnavanje pretoka pare v toplotni izmenjevalnik. Če sistem uporablja linearni krožni ventil, bo temperaturni odziv linearen. Če pa sistem deluje s spremenljivim padcem tlaka, lahko linearni krožni ventil zagotovi nestabilen nadzor. Enakoodstotni krožni ventil bi zagotovil stabilnejši nadzor. Naša tovarna v Huadu Valve Group Co., Ltd. ponuja krožne ventile z različnimi oblikami diska za zagotavljanje različnih karakteristik pretoka, naša ekipa inženirjev pa vam lahko pomaga izbrati pravega. Izbira karakteristike pretoka je ključni element pri načrtovanju sistema in naša ekipa vam lahko zagotovi smernice glede optimalne izbire za vašo specifično aplikacijo.

Natančnost krožnega ventila je povečana tudi z uporabo pozicionerja. Pozicioner je naprava, ki sprejme krmilni signal in prilagodi položaj ventila, da doseže želeni pretok. Pozicioner zagotavlja, da se ventil odpre v natančen zahtevani položaj, tudi ob spremenljivih pogojih delovanja. To je še posebej pomembno pri aplikacijah, ki zahtevajo visoko natančnost, kot je doziranje kemikalij ali nadzor temperature. Z izbiro krožnega ventila z visokokakovostnim pozicionerjem lahko inženirji dosežejo natančnost nadzora pretoka +/- 1 %.

4. Katere tehnične specifikacije opredeljujejo visokokakovosten krožni ventil?

Pri izbiri krožnega ventila morajo inženirji natančno oceniti vrsto tehničnih specifikacij. Ti parametri določajo zmogljivost, vzdržljivost in primernost ventila za uporabo. Primarne specifikacije vključujejo: velikost ventila (nazivna velikost cevi, NPS), nazivni tlak (razred), temperaturno območje, končne povezave, material ohišja, material za obrezovanje in karakteristiko pretoka. Vsak od teh parametrov mora biti usklajen s posebnimi zahtevami procesa. Velikost ventila določa pretočno zmogljivost ventila. Ventil, ki je premajhen, bo omejil pretok, medtem ko bo ventil, ki je prevelik, dražji in morda ne bo zagotavljal ustreznega nadzora.

Nazivni tlak, običajno označen kot razred (razred 150, razred 300, razred 600 itd.), določa najvišji tlak, ki ga ventil lahko prenese pri dani temperaturi. Za visokotlačne aplikacije je potreben krožni ventil razreda 600 ali višji. Temperaturno območje določajo materiali izdelave. Za uporabo pri visokih temperaturah (nad 425 °C) je potreben ventil z ohišjem iz litega jekla in obrobo s trdo površino. Za kriogene aplikacije je potreben ventil z ohišjem iz nerjavečega jekla in posebnim nizkotemperaturnim trimom. Končni priključki so sredstva, s katerimi je ventil pritrjen na cevni sistem. Najpogostejši tipi so konci s prirobnico, konci z navojem in varjeni konci. Konci s prirobnicami so najbolj vsestranski in se uporabljajo v večini aplikacij. Navojni konci se uporabljajo za manjše ventile in nižje tlake, medtem ko se varjeni konci uporabljajo za visokotlačne in visokotemperaturne aplikacije.

V podjetju Huadu Valve Group Co., Ltd. izdelujemo krožne ventile v široki paleti materialov in konfiguracij. Naša standardna telesa krožnih ventilov so na voljo iz litega železa, nodularnega železa, litega jekla, nerjavečega jekla in visokotemperaturnih zlitin. Obrobe so na voljo v različnih materialih, vključno s 13-odstotnim kromiranim nerjavnim jeklom, stelitom in monelom. Spodnja tabela ponuja povzetek ključnih tehničnih specifikacij za naše najbolj priljubljene modele krogelnih ventilov.

5. Kakšna je primerjava krožnega ventila z drugimi tipi ventilov za dušenje?

Ko inženir načrtuje sistem, ki zahteva natančno regulacijo pretoka, je prvo vprašanje pogosto: "Kateri tip ventila je najboljši za to aplikacijo?" Medtem ko je za dušenje mogoče uporabiti številne tipe ventilov, je krožni ventil običajno najprimernejša izbira. Da bi razumeli, zakaj, je koristno primerjati krožni ventil z drugimi običajnimi tipi ventilov: zasun, krogelni ventil in metulj. Vsak ima svoje prednosti in slabosti, izbira pa je odvisna od posebnih zahtev aplikacije.

Zaporni ventili so zasnovani predvsem za vklop/izklop. Niso primerni za dušenje. Ko je zaporni ventil delno odprt, tok visoke hitrosti čez zasun in sedež povzroči hitro erozijo in obrabo. Zaporni ventil tudi ni zasnovan za pogosto delovanje; drsno gibanje vrat lahko povzroči draženje in zasuk. Pri krožnem ventilu je pretočna pot zasnovana tako, da zmanjša obrabo med dušenjem, zaradi česar je primeren za modulirano storitev. Za aplikacije, ki zahtevajo pogosto dušenje, je prečni ventil najboljša izbira. Kroglični ventili so še ena pogosta vrsta ventilov. Ponujajo odlično zmogljivost zapiranja in so na voljo v različnih oblikah. Vendar imajo krogelni ventili bolj omejen obseg regulacije pretoka in njihova značilnost pretoka je običajno hitro odpiranje, kar ni idealno za natančno dušenje. Pri krožnem ventilu je karakteristika pretoka bolj linearna ali enak odstotek, kar zagotavlja boljši nadzor.

Metuljasti ventili se pogosto uporabljajo za aplikacije z velikim premerom. So kompaktni, lahki in stroškovno učinkoviti. Vendar na splošno niso tako natančni kot krožni ventili za dušenje. Krmilna karakteristika lopute je nelinearna in je lahko nagnjena k kavitaciji in eroziji pri visokih diferenčnih tlakih. Krožni ventil s svojo robustno zasnovo in širokim razponom pretočnih karakteristik je najprimernejša izbira za zahtevne aplikacije dušenja. Spodnja tabela prikazuje primerjavo ključnih značilnosti zapornih ventilov, zapornih ventilov, krogelnih ventilov in dušilnih ventilov za dušenje.

6. Katere vzdrževalne prakse podaljšajo življenjsko dobo krožnega ventila?

Tudi najkakovostnejši krožni ventil ne bo deloval zanesljivo brez ustreznega vzdrževanja. Redni pregledi in servisi so bistveni za preprečevanje nepričakovanih okvar in za podaljšanje življenjske dobe ventila. Prvi korak v programu vzdrževanja je redni vizualni pregled. Ventil je treba preveriti glede kakršnega koli zunanjega puščanja, kot je puščanje iz tesnila stebla ali tesnila telesa. Ventil je treba preveriti tudi glede kakršnega koli nenavadnega hrupa ali tresljajev med delovanjem, kar lahko kaže na težavo z notranjimi komponentami. Dober program vzdrževanja vključuje načrtovan urnik razstavljanja in pregleda notranjih komponent.

Ko je krožni ventil razstavljen, je treba disk in sedež pregledati glede obrabe, lukenj ali korozije. Če je disk ali sedež obrabljen, ga je pogosto mogoče popraviti s prilepanjem ali brušenjem. Lapping je postopek uporabe abrazivne paste za poliranje tesnilnih površin. To lahko obnovi tesnjenje ventila, ne da bi bilo treba zamenjati disk ali sedež. Steblo je treba pregledati glede obrabe ali poškodb. Embalažo je treba pregledati glede puščanja. Če tesnilo pušča, ga je mogoče zategniti ali zamenjati. Tesnilno tesnilo je treba preveriti glede pravilne poravnave. Tesnilo je treba zategniti s pravilnim momentom. Prekomerno zategovanje tesnila lahko povzroči poškodbe stebla in poveča trenje. Slabo zategovanje bo povzročilo puščanje.

V naši tovarni Huadu Valve Group Co., Ltd. smo videli krožni ventil, ki lahko ob ustreznem vzdrževanju zagotavlja desetletja delovanja. Ena stranka, tovarna za proizvodnjo električne energije, je imela krožni ventil, ki je bil v uporabi 35 let. Ventil je bil vsako leto razstavljen, pregledan in po potrebi prelitane tesnilne površine. Ventil nikoli ni zahteval večjega remonta. To je izjemen primer, vendar ponazarja, da lahko ob pravilni negi krožni ventil zagotavlja dolgo življenjsko dobo. Priporočamo minimalni razpored vzdrževanja, in sicer letni vizualni pregled in popoln pregled razstavljanja vsakih 3-5 let, odvisno od pogojev servisiranja.

Spodnja tabela povzema priporočene vzdrževalne prakse za krožni ventil.

7. Pogosto zastavljena vprašanja (FAQ)

Vprašanje 1: Zakaj je pri dušilnih aplikacijah bolj priljubljen krožni ventil pred zapornim ventilom?

Odgovor: Krožni ventil ima prednost pred zapornim ventilom za dušenje, ker je njegova zasnova posebej zasnovana za modulacijo pretoka. Disk krogelnega ventila se premika pravokotno na sedež, kar omogoča natančno kontrolo območja pretoka. Pretočna pot ustvarja tudi padec tlaka, zaradi česar je dušenje učinkovitejše. Zaporni ventil je nasprotno zasnovan za popolnoma odprto ali popolnoma zaprto delovanje. Ko je zaporni ventil delno odprt, tok visoke hitrosti prek vrat in sedeža povzroči hitro erozijo, kar povzroči puščanje in okvaro. Naša tovarna v Huadu Valve Group Co., Ltd. izdeluje krogelne ventile, posebej zasnovane za dušenje.

Vprašanje 2: Kakšna je razlika med linearnimi in enako odstotnimi karakteristikami pretoka?

Odgovor: Linearna karakteristika pretoka pomeni, da je pretok neposredno sorazmeren s hodom ventila. 10 % odprtina povzroči 10 % največjega pretoka. Ta lastnost je idealna za aplikacije, kjer je padec tlaka na ventilu konstanten. Enak odstotek pretoka pomeni, da vsak prirastek giba ventila poveča pretok za določen odstotek trenutnega pretoka. 10-odstotni udar lahko poveča pretok za 20 %. Ta lastnost je idealna za aplikacije, kjer se padec tlaka spreminja, saj zagotavlja bolj stabilen nadzor. Naši izdelki Globe Valve ponujajo obe značilnosti in naša tehnična ekipa vam lahko pomaga izbrati pravega za vašo aplikacijo.

Vprašanje 3: Kako lahko ugotovim, ali je tesnilo mojega krožnega ventila okvarjeno?

Odgovor: Najpogostejši znaki okvarjenega tesnila so zunanje puščanje in nezmožnost popolne zaustavitve pretoka. Če opazite, da tekočina kaplja iz stebla ventila ali okoli pokrova motorja, je tesnilo ali tesnilo verjetno ogroženo. Poleg tega, če ventil ne more doseči tesnega zapiranja, sta disk in sedež verjetno obrabljena ali poškodovana. V nekaterih primerih lahko na težavo kaže tudi sprememba obratovalnega navora, potrebnega za delovanje ventila. Redni vizualni pregled in funkcionalno testiranje sta najboljša načina za odkrivanje okvarjenega tesnila, preden to privede do večje težave.

Vprašanje 4: Ali se lahko krožni ventil uporablja za oskrbo s paro?

Odgovor: Da, krogelni ventili se običajno uporabljajo za oskrbo s paro. Vendar mora biti ventil pravilno izbran za specifične temperaturne in tlačne pogoje. Za uporabo s paro pri visokih temperaturah je priporočljiv krožni ventil z ohišjem iz litega jekla in obrobo s trdo površino (kot je Stellite). Stellite trda navarjena zagotavlja izjemno odpornost proti obrabi in lahko prenese visokohitrostni tok pare. Naša tovarna v Huadu Valve Group Co., Ltd. izdeluje zaporne ventile posebej za uporabo s paro, z vrsto materialov ohišja in oblog, ki ustrezajo različnim delovnim pogojem.

Vprašanje 5: Kakšna je tipična življenjska doba krožnega ventila?

Odgovor: Življenjska doba krožnega ventila je odvisna od več dejavnikov, vključno z delovnimi pogoji, pogostostjo delovanja in kakovostjo vzdrževanja. Ob zmerni uporabi z rednim vzdrževanjem lahko krožni ventil zdrži 20-30 let ali več. Pri težkih pogojih delovanja, kot so aplikacije pri visokih temperaturah ali visokem tlaku s pogostimi cikli, bo morda treba ventil pogosteje pregledati in popraviti. S pravilnim vzdrževanjem, vključno z rednim lepljenjem sedežnih površin in zamenjavo tesnila, lahko prečni ventil zagotavlja dolgo in zanesljivo življenjsko dobo. Izdelki Globe Valve naše tovarne so zasnovani za dolgo življenjsko dobo in minimalno vzdrževanje.

8. Zaključek

Krožni ventili so bistvena izbira za aplikacije, ki zahtevajo pogosto preklapljanje in natančno nastavitev pretoka. Njihova značilna oblika z diskom, ki se premika pravokotno na sedež, zagotavlja vrhunsko tesnjenje in odpornost proti obrabi v primerjavi z drugimi vrstami ventilov. Pot pretoka ustvarja nadzorovan padec tlaka, zaradi česar so idealni za dušenje. Razpoložljivost različnih karakteristik pretoka, kot so linearne in enake odstotke, omogoča natančen nadzor nad širokim razponom pretokov. Široka paleta materialov in konfiguracij zagotavlja, da je mogoče izbrati krožni ventil, ki ustreza posebnim zahtevam katere koli aplikacije, od visokotemperaturne pare do kriogenih pogojev.

Ključ do maksimiranja učinkovitosti in življenjske dobe krožnega ventila je pravilna izbira in vzdrževanje. S skrbnim ocenjevanjem tehničnih specifikacij, vključno z velikostjo ventila, nazivnim tlakom, temperaturnim območjem in materialom obloge, lahko inženirji zagotovijo, da se ventil ujema z aplikacijo. Program rednega vzdrževanja, vključno z vizualnimi pregledi ter občasnim razstavljanjem in obnovo, bo podaljšal življenjsko dobo ventila in preprečil nepričakovane okvare. Pri Huadu Valve Group Co., Ltd. smo zavezani zagotavljanju visokokakovostnih izdelkov Globe Valve in strokovne tehnične podpore, ki našim strankam pomaga optimizirati njihovo delovanje. Naša obsežna ponudba izdelkov Globe Valve in naša ekipa izkušenih inženirjev so vam pripravljeni pomagati pri vaših posebnih zahtevah uporabe.

Obrnite se na Huadu Valve Group Co., Ltd. še danesda bi razpravljali o vaših zahtevah za Globe Valve in odkrili, kako lahko naše rešitve povečajo zanesljivost in učinkovitost vaših sistemov za nadzor pretoka.
