Povzetek članka: A Krožni ventil s trdim tesnilomje zasnovan za industrijske cevne sisteme, kjer so bistvenega pomena zanesljivo zapiranje, natančna regulacija pretoka, odpornost na visoke temperature in dolgotrajna vzdržljivost. S tesnjenjem kovina na kovino in trdo navarjenimi tesnilnimi površinami je ta ventil posebej primeren za zahtevne storitve, ki vključujejo paro, olje, plin, abrazivne medije in visokotlačne industrijske tekočine.Huaduzagotavlja zasnovane rešitve za ventile s trdim tesnilom z več materiali ohišja, tlačnimi razredi, možnostmi povezovanja in načini aktiviranja za različne industrijske aplikacije.
Kazalo
- Kaj je zaporni ventil s trdim tesnilom?
- Kako deluje zaporni ventil s trdim tesnilom?
- Katere so ključne značilnosti?
- Katere tehnične specifikacije naj kupci upoštevajo?
- Ventil s trdim in mehkim tesnilom: kakšna je razlika?
- Kje se uporabljajo zaporni ventili s trdim tesnilom?
- Kako izbrati pravi ventil?
- Zakaj upoštevati Huadu kot proizvajalca ventilov?
- Pogosto zastavljena vprašanja
- Zaključek

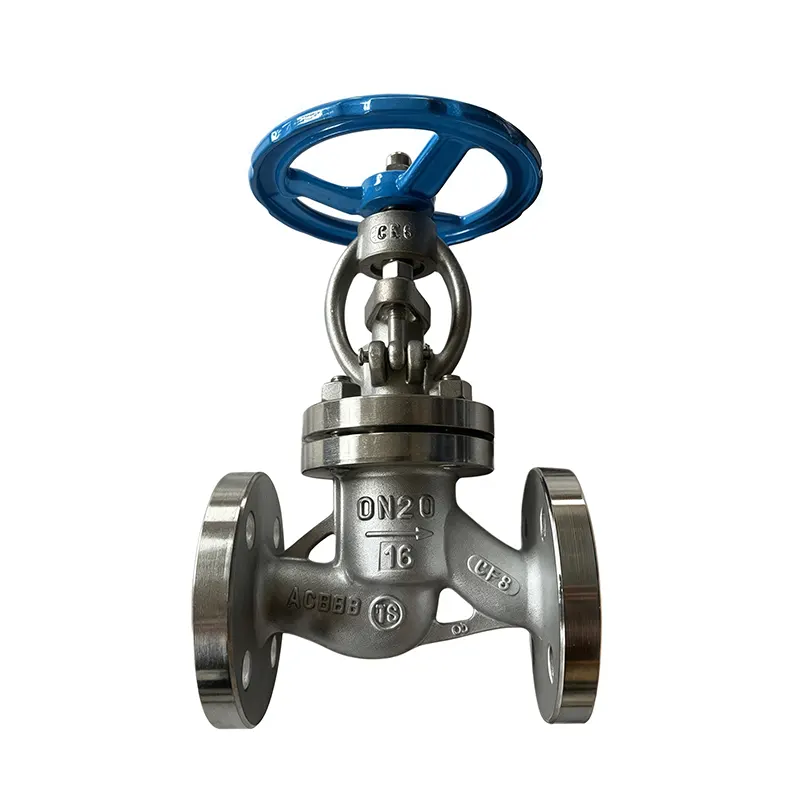

Kaj je zaporni ventil s trdim tesnilom?
Ventil s trdim tesnilom je industrijski ventil za regulacijo pretoka, ki uporablja tesnilno strukturo kovina-kovina, namesto da bi se zanašal predvsem na mehke tesnilne materiale. Huadu razvija to vrsto ventila za zahtevna okolja cevovodov, kjer lahko temperatura, tlak, obraba in ponavljajoče se delovanje povzročijo znatno obremenitev običajnih tesnilnih komponent.
Ventil na splošno uporablja ohišje v obliki krogle in premični disk, ki potuje proti sedežu ali stran od njega. To gibanje omogoča, da ventil opravlja dve pomembni funkciji: zapiranje pretoka v cevovodu in uravnavanje pretoka. V primerjavi s preprostim izolacijskim ventilom konfiguracija globusa zagotavlja boljši nadzor nad gibanjem tekočine.
Za zahtevne storitve se lahko tesnilne površine utrdijo s stelitom ali drugimi primernimi materiali, odpornimi proti obrabi. Ta konstrukcija pomaga zmanjšati degradacijo zaradi trenja, erozije in delovanja pri visokih temperaturah.
V skladu s specifikacijami izdelka je Huadujev zaporni ventil s trdim tesnilom mogoče konfigurirati s konstrukcijo iz ogljikovega jekla ali nerjavečega jekla, več tlačnih razredov in več načinov delovanja, zaradi česar je prilagodljiv različnim industrijskim projektom.
Kako deluje zaporni ventil s trdim tesnilom?
Načelo delovanja je preprosto, a zelo učinkovito. Ko se ventil odpre, se disk premakne stran od sedeža in ustvari pretočni prehod. Ko ročno kolo, aktuator ali delovni mehanizem premakne steblo v nasprotno smer, se disk približa sedežu in postopoma omeji pretok.
Stik kovine s kovino med diskom in sedežem ustvari primarni tesnilni vmesnik. Če so pravilno zasnovane in izdelane, lahko trdo navarjene površine zagotavljajo močno odpornost proti obrabi in eroziji med zahtevnim servisiranjem.
Tipično zaporedje delovanja vključuje:
- Operater vrti ročno kolo ali aktivira izbrani aktuator.
- Steblo prenaša delovno silo na kolut ventila.
- Disk se premakne glede na sedež, da nadzoruje pretok.
- Ko disk doseže sedež, kovinske tesnilne površine vzpostavijo zaporo.
- Ko se ponovno odpre, se disk premakne stran od sedeža, da obnovi pretok v cevovodu.
To nadzorovano linearno gibanje je eden od razlogov, zakaj se krožni ventili pogosto izberejo, ko sta potrebni tako izolacija kot tudi sposobnost dušenja.
Katere so ključne značilnosti?
Visokokakovosten zaporni ventil s trdim tesnilom je treba izbrati glede na dejanske pogoje delovanja in ne le glede na njegovo nazivno velikost. Več konstrukcijskih značilnosti neposredno vpliva na zanesljivost in življenjsko dobo.
1. Trdo tesnjenje kovina na kovino
Trda tesnilna struktura je zasnovana za zahtevna delovna okolja. Trdo navarjene tesnilne površine lahko zagotovijo boljšo odpornost proti obrabi, eroziji in temperaturno povezani degradaciji kot številni običajni mehki tesnilni materiali.
2. Zmogljivost pri visokih temperaturah
Huadu navaja temperaturno območje od približno -29 °C do 425 °C za referenčno konfiguracijo. Zaradi tega je ventil primeren za številne industrijske storitve, ki vključujejo vročo vodo, paro, procesne tekočine in druge medije pri povišani temperaturi.
3. Več tlačnih razredov
Izdelek je na voljo v različnih tlačnih razredih, vključno z razredi 150, 300, 600, 900 in 1500. To daje projektnim inženirjem večjo prilagodljivost pri prilagajanju ventila zahtevam glede tlaka v cevovodu.
4. Fleksibilno aktiviranje
Odvisno od projekta je delovanje mogoče konfigurirati z ročnim kolesom, zobniškim mehanizmom, električnim aktuatorjem, pnevmatskim aktuatorjem ali hidravličnim aktuatorjem.
5. Možnosti materiala, odpornega proti koroziji
Konfiguracije iz nerjavečega jekla so primerne za aplikacije, kjer je odpornost proti koroziji pomembna. Različice iz ogljikovega jekla so lahko ekonomična rešitev za združljive industrijske medije.
Katere tehnične specifikacije naj kupci upoštevajo?
Pri industrijskih naročilih bi bilo treba tehnične specifikacije pregledati skupaj in ne ocenjevati posamično. Naslednja tabela povzema ključne parametre, povezane z navedeno konfiguracijo Huadu.
| Parameter | Specifikacija |
|---|---|
| Vrsta izdelka | Krožni ventil s trdim tesnilom |
| Standard oblikovanja | API 6D / ASME B16.34 |
| Nominalna velikost | 1/2" do 48" |
| Tlačni razred | Razred 150/300/600/900/1500 |
| Material telesa | A351 CF8M in druge možnosti materiala glede na konfiguracijo |
| Material sedeža | Stellit Hardfaced / PTFE / RPTFE / grafit |
| Material stebla | A182 F316 / A182 F316L / 13Cr |
| Končne povezave | Prirobnični/navojni/varjeni (BW/SW) |
| Temperaturno območje | -29°C do 425°C |
| Delovanje | Ročno kolo / Gear / Električno / Pnevmatsko / Hidravlično |
| Testiranje | API 598 / Hidrostatični preskus lupine in sedeža |
Opomba:Dejanske specifikacije je treba pred nakupom vedno potrditi s podatkovnim listom projekta, veljavnimi standardi, značilnostmi medija, oceno tlaka in temperature ter tehnično dokumentacijo proizvajalca.
Ventil s trdim in mehkim tesnilom: kakšna je razlika?
Metoda tesnjenja je eden najpomembnejših dejavnikov pri izbiri krožnega ventila. Izvedbe trdega in mehkega tesnila so namenjene različnim delovnim okoljem.
| Primerjava | Krožni ventil s trdim tesnilom | Globusni ventil z mehkim tesnilom |
|---|---|---|
| Načelo tesnjenja | Tesnjenje kovina na kovino | Mehak tesnilni material |
| Temperaturna odpornost | Odlično za zahtevno uporabo pri visokih temperaturah | Močno odvisno od tesnilnega materiala |
| Odpornost proti obrabi | Visoka z ustreznim navarivanjem | Na splošno bolj občutljiv na mehansko obrabo |
| Abrazivni mediji | Primernejši za zahtevne storitve | Lahko ima omejitve |
| Tipične aplikacije | Para, energija, petrokemika, metalurgija | Čiste in relativno zmerne storitve |
V praksi je mehko tesnjenje lahko koristno, kadar so delovni pogoji zmerni in je potrebno izjemno tesno tesnjenje. Trdo tesnjenje postane privlačnejše, ko cevovod vključuje visoko temperaturo, visok tlak, abrazivne delce ali ponavljajoče se industrijsko delovanje.
Kje se uporabljajo zaporni ventili s trdim tesnilom?
Zaradi zmožnosti, da vzdrži zahtevne pogoje, je tehnologija zapornega ventila s trdim tesnilom primerna za široko paleto industrijskih sistemov.
- Petrokemične tovarne:Uporablja se za nadzor procesnih tekočin, ogljikovodikov in visokotemperaturnih medijev.
- Proizvodnja električne energije:Primerno za parne in druge visokotemperaturne procesne linije.
- Metalurgija:Uporabno, kadar povišana temperatura in abrazivni delovni pogoji povzročajo dodatno obrabo ventila.
- Nafta in plin:Uporablja se za industrijske sisteme za izolacijo tekočin in sisteme za nadzor pretoka, kadar so izbrani tlak in vrednosti materiala ustrezni.
- Priprava vode:Lahko se integrira v cevovode za industrijsko vodo in procesno tekočino.
- Splošna industrijska predelava:Primerno za vodo, olje, plin, paro in združljive industrijske tekočine.
Pravilni ventil mora biti vedno usklajen z dejanskim medijem, temperaturo, tlakom, pretokom, korozijskimi lastnostmi in zahtevami glede namestitve.
Kako izbrati pravi ventil?
Izbira industrijskega ventila samo glede na premer cevi lahko povzroči težave pri delovanju. Ekipe za nabavo in inženirji bi morali oceniti celotno delovno okolje.
Upoštevajte naslednje dejavnike:
- Srednje:Ugotovite, ali cevovod prenaša vodo, paro, olje, plin, kemikalije ali abrazivne tekočine.
- Delovna temperatura:Potrdite normalno in najvišjo temperaturo.
- Delovni tlak:Izberite razred tlaka, ki ustreza dejanskim konstrukcijskim zahtevam.
- Nazivna velikost:Velikost ventila uskladite s cevovodom in zahtevanimi karakteristikami pretoka.
- Material telesa:Upoštevajte korozijo, temperaturo, tlak in mehanske zahteve.
- Material sedeža in diska:Izberite trdo navarjanje ali druge tesnilne materiale glede na pogoje uporabe.
- Končna povezava:Preverite zahteve za prirobnice, navoje, sočelni zvar ali vtičnico.
- Aktivacija:Ugotovite, ali je potrebno ročno ali avtomatsko delovanje.
- Testiranje in standardi:Pred naročilom potrdite ustrezne zahteve za načrtovanje in preglede.
Kvalificiran proizvajalec ventilov lahko inženirjem pomaga oceniti te spremenljivke in izbrati ustrezno konfiguracijo, namesto da bi ventil obravnavali kot standardno komponento, ki je že na voljo.
Zakaj upoštevati Huadu kot proizvajalca ventilov?
Za industrijske kupce je zmogljivost dobavitelja enako pomembna kot specifikacije izdelka. Huadu Valve Group združuje načrtovanje ventilov, litje, CNC obdelavo, montažo, testiranje in dobavo za industrijske ventile.
Glede na objavljene informacije o podjetju ima Huadu več kot 11 let proizvodnih izkušenj, proizvodni obrat obsega približno 25.333 kvadratnih metrov, letno proizvodno zmogljivost, ki presega 30.000 enot, in poročano stopnjo kvalificiranosti končnih izdelkov 99,8 %.
Njegove proizvodne zmogljivosti vključujejo:
- CNC precizna obdelava
- Ulivanje in montaža ventilov
- Hidrostatično in pnevmatsko testiranje
- Proizvodnja visokotemperaturnih in nizkotemperaturnih ventilov
- Rešitve ventilov po meri
- Proizvodnja OEM in ODM
Huadu prav tako navaja, da se njegovi izdelki z ventili dobavljajo na mednarodne trge in uporabljajo v nafti, rafiniranju nafte, zemeljskem plinu, kemični predelavi, proizvodnji električne energije, obdelavi vode, metalurgiji, rudarstvu in drugih industrijskih sektorjih.
Za kupce, ki iščejo aKrožni ventil s trdim tesnilom, ocenjevanje proizvodne zmogljivosti, sledljivosti materiala, tlačnega testiranja, veljavnih standardov in tehnične podpore lahko pomaga zmanjšati tveganja pri nabavi in izboljšati dolgoročno zanesljivost delovanja.
Pogosto zastavljena vprašanja
Kaj je glavna prednost krogelnega ventila s trdim tesnilom?
Glavna prednost je njegova tesnilna struktura kovina-kovina, ki lahko zagotovi močno odpornost na visoko temperaturo, pritisk, obrabo in erozijo, če je ventil pravilno zasnovan za uporabo.
Ali se lahko za paro uporablja zaporni ventil s trdim tesnilom?
ja Ustrezno določeni trdo zatesnjeni krožni ventili so običajno primerni za uporabo v industrijski pari, saj lahko njihove kovinske tesnilne površine prenesejo zahtevne temperaturne pogoje. Oceno tlaka in temperature je treba preveriti za vsako posebno konfiguracijo.
Kateri materiali so na voljo za zaporne ventile s trdim tesnilom?
Možnosti materiala so odvisne od modela in uporabe. Huadu navaja rešitve iz ogljikovega jekla in nerjavnega jekla s komponentami, kot so A182 F316, A182 F316L, 13Cr in CF8M, ki so na voljo v navedeni konfiguraciji.
Kateri razredi tlaka so na voljo?
Referenčni izdelek Huadu je na voljo v konfiguracijah razreda 150, 300, 600, 900 in 1500. Kupci morajo izbrati razred tlaka glede na projektni tlak cevovoda in veljavne standarde.
Ali je ventil mogoče avtomatizirati?
ja Poleg delovanja z ročnim kolesom razpoložljivi načini delovanja vključujejo delovanje z zobniki, električno proženje, pnevmatsko proženje in hidravlično proženje, odvisno od zahtevane konfiguracije.
Kateri standardi so povezani s tem ventilom?
Referenčne specifikacije izdelka vključujejo API 6D in ASME B16.34 za načrtovanje, ASME B16.10 za dimenzije iz oči v oči, ASME B16.5 in ASME B16.47 za standarde prirobnic ter API 598 za testiranje.
Zaključek
Krožni ventil s trdim tesnilom je lahko učinkovita rešitev za industrijsko regulacijo pretoka, kjer običajni mehki tesnilni materiali morda ne zagotavljajo zahtevane vzdržljivosti. Zaradi njegove strukture tesnjenja kovina na kovino, trdo navarjenih površin, širokih možnosti tlačnega razreda in združljivosti z zahtevnimi mediji je še posebej dragocen pri proizvodnji energije, petrokemični industriji, metalurgiji, nafti in plinu, obdelavi vode in splošni industrijski uporabi.
Za ekipe za nabavo je najboljša izbira odvisna od več kot velikosti ventila. Pred nakupom je treba oceniti medij, temperaturo, tlak, združljivost materiala, konfiguracijo tesnjenja, vrsto povezave, aktiviranje, standarde in zahteve glede testiranja. Če iščete zanesljivo rešitev za industrijske ventile ali potrebujete pomoč pri izbiri ustreznega zapornega ventila s trdim tesnilom za vaš projekt cevovoda,kontaktirajte nasda se z ekipo Huadu pogovorite o svojih tehničnih zahtevah, možnostih prilagajanja in pogojih uporabe.
