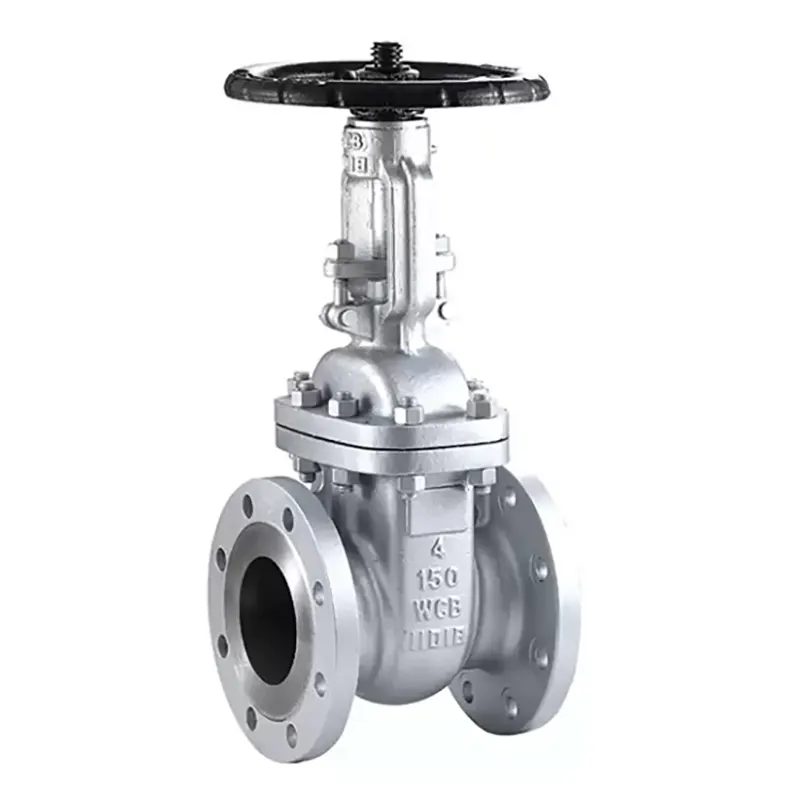

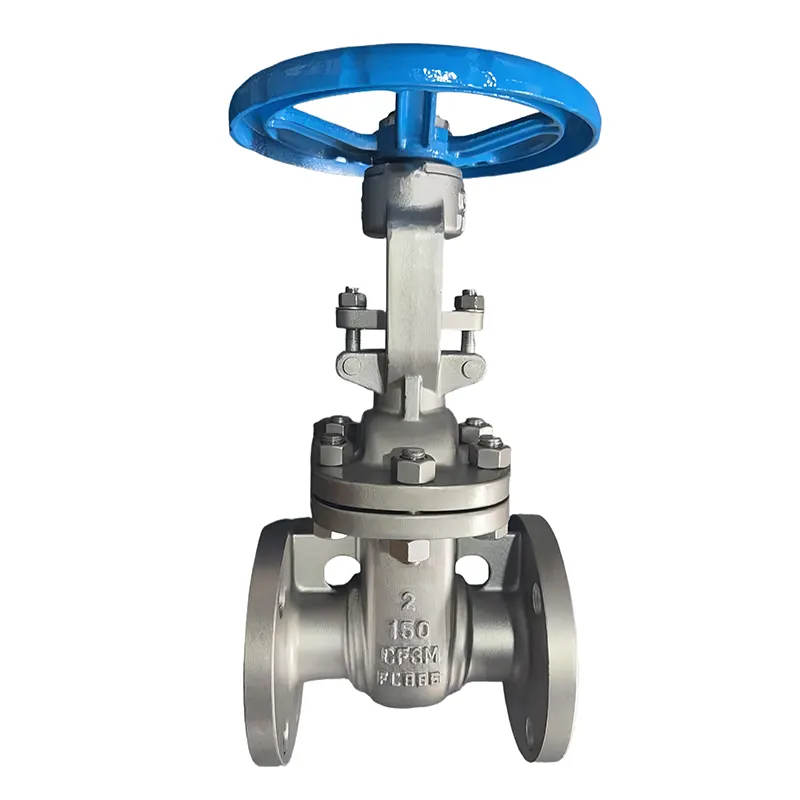

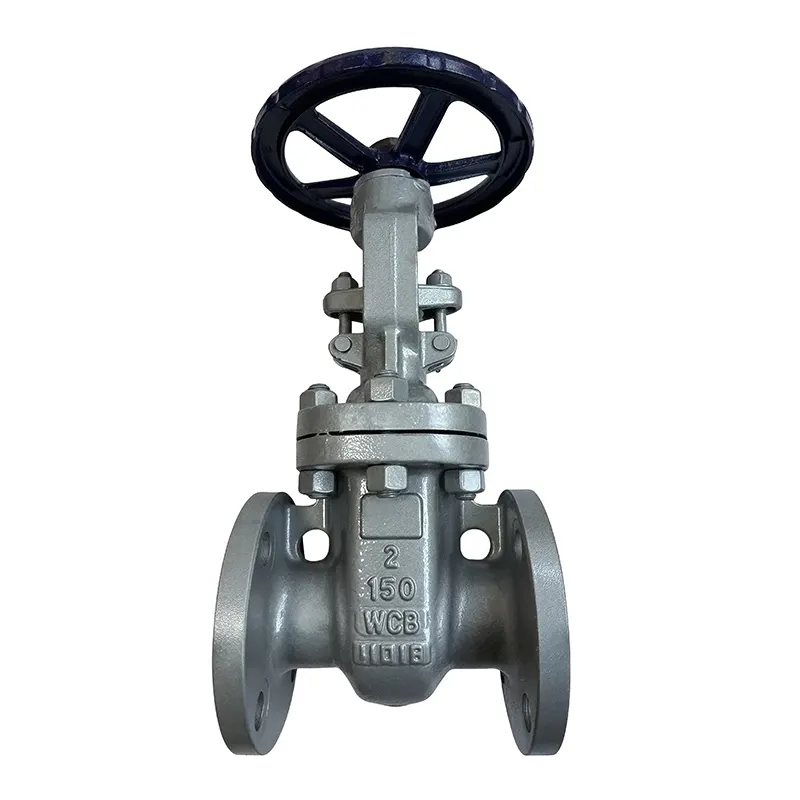

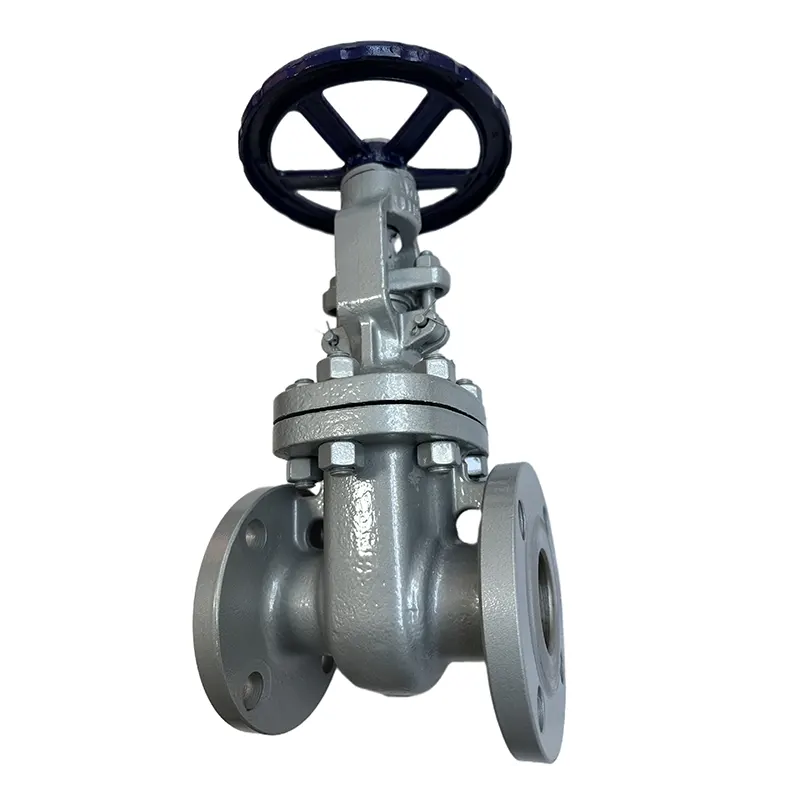

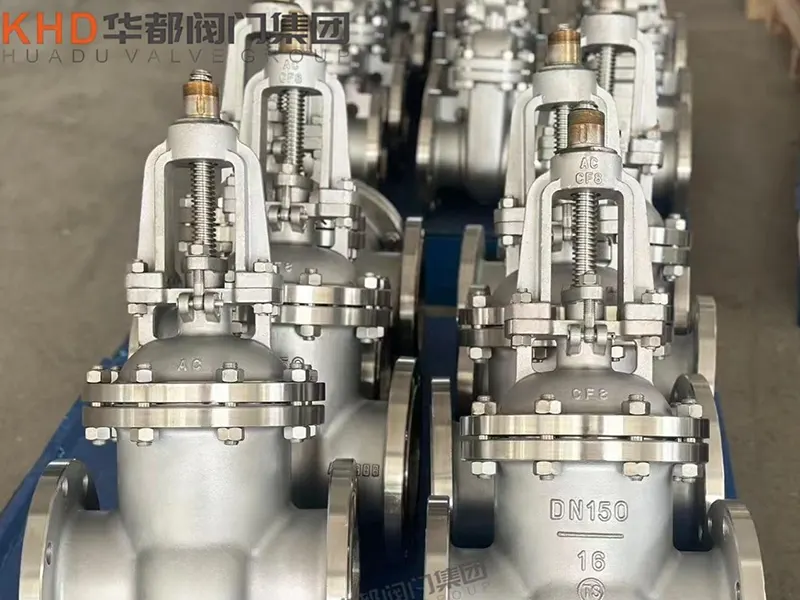

Visokotlačni zaporni ventil

Smo certificiran proizvajalec ventilov s poverilnicami ISO in API, opremljeni z natančnimi proizvodnimi linijami in strogim celovitim nadzorom kakovosti, vključno s hidrostatičnimi testi API 598. Na voljo so prilagoditve OEM in ODM s prilagodljivo MOQ za poskusna in masovna naročila. Naši visokotlačni zaporni ventili za težke obremenitve se pošiljajo po vsem svetu in so jih naročniki inženirjev zelo pohvalili.

Kakšnim delovnim scenarijem se lahko prilagodijo ti visokotlačni zaporni ventili?

Delujejo kot oprema za izolacijo s polnim premerom za visokotlačne cevovode, ki se v veliki meri uporabljajo pri transportu nafte in plina, termoelektrarnah, kemičnih rafinerijah in visokotemperaturnih parnih vodih. Popolnoma odprejo ali popolnoma zaprejo pretok za vzdrževanje cevovoda in izklop v sili.

Ključni atributi

Ali je ta tip zaporni ventil primeren za dušenje ali nastavitev tlaka?

Nikakor ne. Ti zaporni ventili so zasnovani izključno za vklopno-izklopno izolacijo. Delno odprtje ventila bo povzročilo močno erozijo tesnilne površine klina iz trde zlitine zaradi hitro tekočega medija, kar bo povzročilo trajno puščanje. Za zmanjšanje tlaka in regulacijo pretoka so potrebni posebni regulacijski ventili.

Katere surovine se uporabljajo za proizvodnjo teh visokotlačnih zapornih ventilov?

Karoserija in pokrov motorja: lito A216 WCB, kovani A105, nizkotemperaturno ogljikovo jeklo A350 LF2

Steblo ventila: A182 F304, A182 F316 ali 13Cr nerjaveče jeklo

Klinasti disk: Substrat iz ogljikovega jekla s trdo površino Stellite

Sedežne površine: trda zlitina Stellite/Inconel

Tesnila: RTJ kovinska obročasta tesnila, grafitna spiralna tesnila

Zaradi katerih prednosti so visokotlačni zaporni ventili boljša izbira v primerjavi s krogličnimi ventili in loputami?

Prvič, njihova polna ravna izvrtina prinaša skoraj ničelni upor pretoka; kroglični ventili imajo ujete votline, metuljni ventili pa imajo notranje kolutne ovire, ki povzročajo dodatno izgubo tlaka.

Drugič, v celoti kovinska trda tesnilna klinasta struktura lahko prenese ultra visok tlak razreda 2500 in visoko temperaturo, medtem ko mehko tesnjeni kroglični in metuljasti ventili ne bodo delovali pod ekstremnimi toplotnimi in tlačnimi obremenitvami.

Tretjič, ohišja z debelimi težkimi stenami in izbirni varjeni pokrovi odpravljajo tveganja puščanja, ki jih ventili s plavajočo kroglo in rezinami ne morejo rešiti za kritične visokotlačne cevovode za vnetljive medije.

Četrtič, podpirajo certificiranje požarne varnosti API 6D, obvezen varnostni standard, ki ga večina dušilnih loput ne more izpolniti.

Katere osnovne konstrukcijske zasnove odlikujejo standardni visokotlačni zaporni ventil?

Popolna ravna izvrtina skozi cev za zmanjšanje izgube pretoka

Polna ali razcepljena zagozda, prevlečena s Stellite zlitino za tesnjenje kovine na kovino, neprepustno za mehurčke

Debelostensko lito/kovano ohišje iz ogljikovega jekla, privijačen ali na pritisk odporen varjen pokrov

RTJ kovinska obročasta tesnila prirobnice za zanesljivo visokotlačno tesnjenje

Večslojno tesnilo zadnjega sedeža za zaustavitev zunanjega puščanja medija

Popolnoma skladen z API 6D, ASME B16.34, opravljen hidrostatični in požarno varni test API 598

Več možnosti pogona: ročno kolo, menjalnik, električni, pnevmatski ali hidravlični aktuator
